Productdetails:
|
Type: | Tegel vormmachine | Macht (W): | 4+4kw |
---|---|---|---|
Garantie: | 1 jaar | ||
Hoog licht: | blad forming machine,de machine van het bladwalsen van metaal |
Introducation:
De machine bestaat uit uncoiler en zijn basis, rolblad het leiden materiaal, broodje die systeem, post scherp materiaal, dringend materiaal, post-scherp systeem, hydraulische post, controlerend systeem, verdedigerslijst vormen.
Machineeigenschap:
1.Precise het vormen zich
2. Het hoog-vaste lichaam die tribune vormen waarborgt de goederen en de eenvormige hoogte - kwaliteit van definitieve productd
3. De verrichting minimaliseert automatisch de tolerantie van scherpe lengte
De producten komen voor:
1. Een modieus en aantrekkelijk ontwerp, die apperance van een traditionele daktegel geven.
2. Bestand tegen vorst, hitte, hagel en gagels; 100% maak waterdicht, wegens het zijreproductiekanaal op elk blad voor verscheidene modellen.
3.The de grondstof kan in verschillende kleur zijn, met het elegante en edele kijken. Het wordt wijd gebruikt als tuin zoals fabriek, hotel, tentoonstelling, villa, burgerlijke bouw enz.
Hoofdparameters:

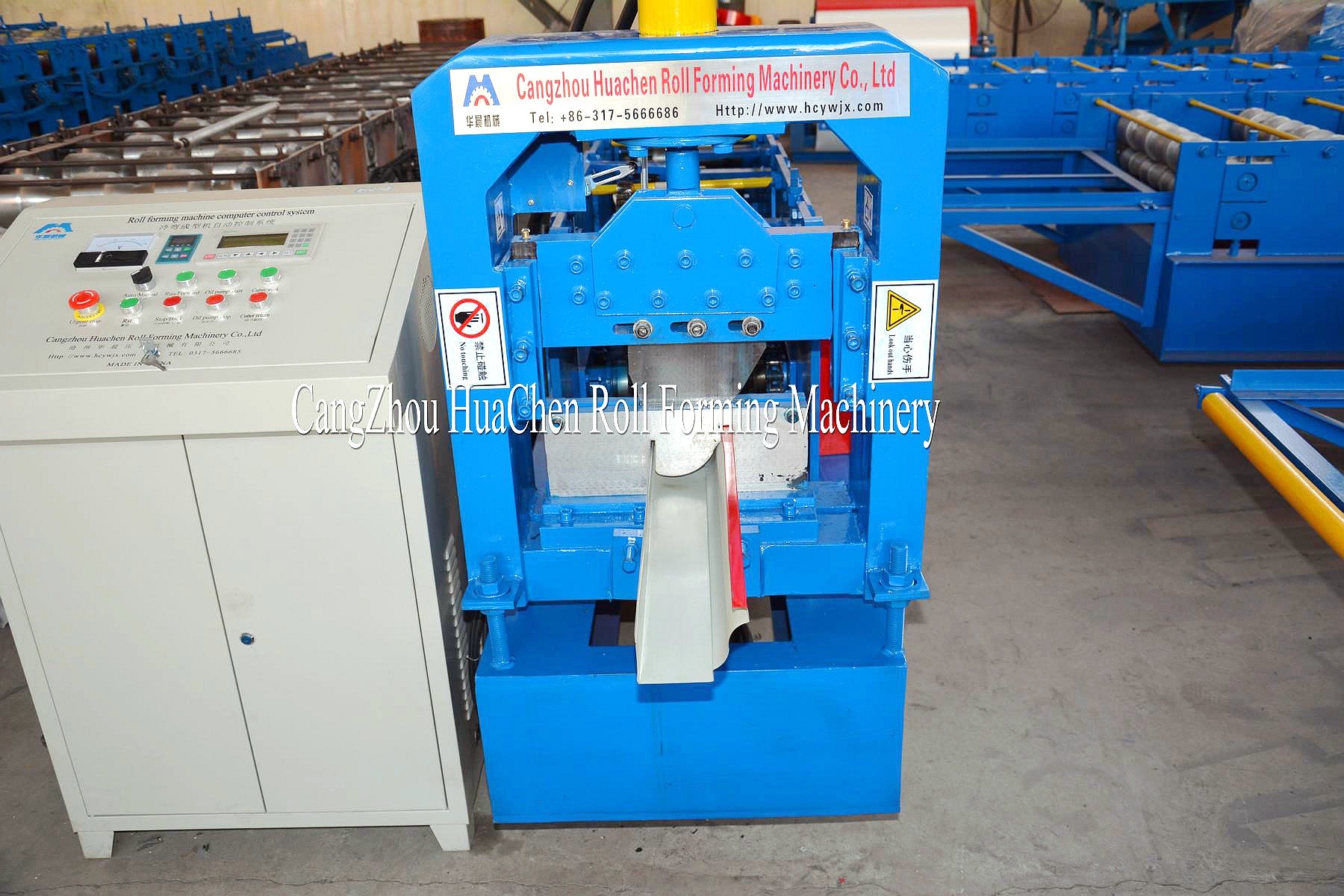

Nr. | de hoofdparameter van de Goot van het Aluminiumdakwerk walst het Vormen van Machine koud | |
1 | Geschikt te verwerken | De plaat van het kleurenstaal |
2 | Breedte van de plaat | 333mm |
3 | Rol | 22 rijen |
4 | Afmetingen | 77000*1550*1910mm |
5 | Macht | 3+3 kW |
6 | Dikte van de plaat | 0.30.6mm |
7 | Productiviteit | 10m/min |
8 | Materiaal van het scherpe blad | Cr12 |
9 | Diameter van de rol | Φ66mm |
10 | Gewicht | Ongeveer 3.4T |
11 | Voltage | 380V 50Hz 3phases |
12 | Controlesysteem | PLC controle |
De grafiek van Processtroom:
handuncoiler - rol het vormen van machine - het systeem van de computercontrole - hydraulisch controlesysteem - snijdend systeem - output lijst
Componenten en Technische Beschrijving
1. Handuncoiler
Gebruik: Het wordt gebruikt om de staalrol te steunen en het te ontrollen op een turnable manier. De staalrol wordt met de hand ontrold. Ladingscapaciteit: 5T
Binnendiameter: 500508mm
2. Voedende Lijst
Zet de grondstof (staalplaat) door het strand aan vervaardiging en het proces, het kan waarborgen dat de producten keurig zijn, parallel en alles is uniformiteit. Gelieve te verwijzen naar de materiaalverordening te weten de functie van van hoekstaal de plaats bepaalt.
3. Hydraulisch Systeem
Macht: 4kw, Hydraulische olie: 40#
hydraulische olie in de hydraulische olietank, de pompaandrijving de snijdersmachine om met de scherpe baan te beginnen.
4.Computer controlekabinet
De lengte van het doelstuk is regelbaar en het cijfer van het kan worden aangepast. De gegevens verwerkte wijze heeft twee wijzen: automatische en hand. Het systeem is gemakkelijk te werken en te gebruiken.
PLC: EURA
5.Cutting systeem:
Het keurt de hydraulische aandrijving en de automatische plaats goed om de afmeting te beslissen en de doelproducten te snijden.
Materiaal van bladen: Cr12, het doven behandeling
6.Output lijst
Het keurt gelast staal en gesteunde rol goed om de producten over te brengen, wat wordt gebruikt om geëindigd te verzamelen - producten.
