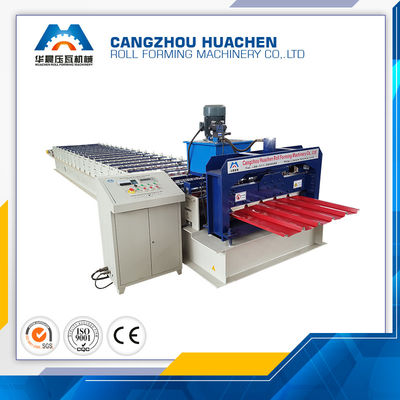

Productdetails:
|
Materiaal: | PPGI-GI | Capaciteit: | 20m/min |
---|---|---|---|
Machinegewicht: | 4.5T | Rollen: | 45# staal |
Type: | het 0.15mm0.4mm Gegalvaniseerde Broodje dat van het Staal Automatische Dak Machine/Dakbladbroodje vo | maaimes: | CR12 |
Hoog licht: | Dakpan rolvormen machine,Koud walsen vormmachine |
1. 5 ton handdecoiler
2. Feeding→pre-Cutting→forming station→Post snijdend systeem
3. Het handboek dient uit in
4. Hydraulische post
5. Controlebureau
6. Vervangstuklijst
Het profiel, de lay-out & de productie stromen:
Materiaal van het profiel: Q195, het staal van Q235, GI of kleuren
Diktewaaier: 0.40.6mm
Rolbreedte: 1250mm
Hoogte: 25±1, efficiënte breedte: 1100±6mm
Afgewerkt productlengte: van 500 mm aan (minstens) 12 ' 000 mm
Lay-out van machine (slechts voor verwijzing, precies zal verzendt naar klant in 20 dagen na bevestigde orde zijn)
Werkende richtingsbasis op klantenverzoek:
Hand het snijden van decoiler→feeding→roll forming→pressing→post →out lijst
1: 5T handdecoiler
|
|
Afmetingen
|
1700mm*1000mm*800mm
|
Breedte van het voeden
|
1250mm
|
Vermogen
|
5 ton
|
Interdiameter
|
480mm570mm
|
De wijze van breidt zich &fight uit
|
binnen breid me &fight door handboek uit
|
Manier om te voeden
|
hand
|
Kleur
|
Blauw (of basis op klantenverzoek)
|
Hoeveelheid
|
1
|
2: Feeding→roll het vormen zich
|
|
Regelbaar centrum van de het vormen zich rollen en van voldoende lengte om zijbeweging van de strook op zijn ingang aan flattener te verhinderen.
|
|
Het voeden type
|
regelbaar
|
Het voeden breedte
|
1250mm
|
Ingang en gidsrol
|
het materiaal is SAE1045, oppervlakte HRC48-52° met chroom
|
Hoeveelheid
|
1
|
Het vormen van Sectie
|
|
Materiaal van het profiel
|
Q195, het staal van Q235, GI of kleuren
|
Diktewaaier
|
0.40.6mm
|
Hoofdmotormacht
|
5.5kw, AC motor, motor binnen van hoofdmachine (Merk: Guomao van China)
|
Machinevoltage, Frequentie, Fase
|
380 V, 50 Herz, 3Phase
|
Broodjespost
|
ongeveer 11 posten die (het definitieve ontwerp overeenstemmen)
|
Rolmateriaal
|
ASTM1045 chroom geplateerde oppervlakte met chroom, CNC,
|
Schachtdiameter
|
¢70mm materiaal: SAE1045 met het doven en het aanmaken
|
Machinebroodje dat snelheid vormt
|
2-4m/min
|
Transmissie
|
door ketting, één duim
|
Vroegere het broodje heeft nivellerende bouten in de basis voor het nivelleren aanpassen
|
|
Het kader van de machinebasis keurt h-het staal van het straallassen goed
|
|
In het belangrijkste broodje dat heeft de machine 2 knopen voor urgentieeinde vormt zich als om het even welk defect gebeur.
|
|
De machine keurt metaalmuur als post goed
|
|
Om ongevallen te vermijden, keurt elk van aandrijvingsdeel beschermt dekking goed
|
|
Kleur van machine
|
Blauw en geel (of basis op klantenverzoek)
|
Hoeveelheid
|
1
|
Dringend systeem
|
|
Het drukken na zich het vormen
|
Druk het blad na broodje zich vormt aan vereiste lengte
|
De hydraulische aandrijving gebruikt dezelfde hydraulische eenheid met knipsel
|
|
Materiaal van vorm
|
Cr12, 58-62 HRC hardheid
|
Drukkend door hydraulisch, 5.5KW
|
|
Werkdruk
|
12Mpa regelbaar
|
Tolerantie van lengte
|
+/- 1.5mm voor elk stukeindproduct
|
Hoeveelheid
|
1
|
Post scherp systeem
|
|
Het snijden na zich het vormen
|
Snijd het blad na broodje zich vormt aan vereiste lengte
|
De hydraulische aandrijving gebruikt dezelfde hydraulische eenheid met het drukken van systeem
|
|
Materiaal van blad
|
Cr12, 58-62 HRC hardheid
|
Scherpe macht door hydraulisch, 5.5KW
|
|
Werkdruk
|
12Mpa regelbaar
|
Tolerantie van lengte
|
+/- 1.5mm voor elk stukeindproduct
|
Hoeveelheid
|
1
|
3: Outputlijst:
|
|
Kader
|
het lassen door buis
|
Grootte
|
ongeveer 1.0m long*1.0mwide*0.9mhigh
|
Één uit lijst met één of andere steunrol
|
|
Verdedigersrol
|
ASTM 1045 met chroom
|
Diameter van rollen
|
55mm
|
Kleur
|
Blauw
|
Hoeveelheid
|
2units
|
4: Hydraulische post
|
|
Hydraulische macht
|
5.5kw
|
Werkdruk
|
12Mpa regelbaar
|
Solenoïdeklep
|
2 groepen (1 voor het drukken en 1 voor postknipsel)
|
Hydraulische olie
|
46# hydraulische olie
|
Kleur
|
Blauw (of basis op klantenverzoek)
|
Hoeveelheid
|
1
|
5: Controlebureau
|
|
Het programmeerbare plaatsen van profiellengte en hoeveelheid
|
|
Het automatische tegenhouden van het materiaal na voltooiing worden verstrekt van het scherpe programma zal
|
|
Besturingssysteemtaal
|
Het Engels en Chinees
|
Voltage, Frequentie, Fase
|
380 V, 50 Herz, 3Phase
|
Computer wordt gebruikt om lengte & hoeveelheid te controleren die
|
De machine zal automatisch aan lengte snijden en de einde wanneer dat nodig is hoeveelheid wordt bereikt
|
De lengteonnauwkeurigheid kan gemakkelijk worden gewijzigd.
|
|
Controlebord
|
Knoop-type schakelaar en touch screen
|
Eenheid van lengte
|
millimeter (ingeschakeld het controlebord)
|
PLC merk
|
Panasonic
|
Het merk van de frequentieconvertor
|
Yaskawa
|
Touch screen
|
Taiwan Weinview
|
Kleur
|
grijs
|
Hoeveelheid
|
1
|
