1250 mm Breedte 15 m/min Snelheid PPGI/GI Materiaal Dubbellaagrolvormende machine voor trapezoïdale platen

1set
MOQ
1250 mm Breedte 15 m/min Snelheid PPGI/GI Materiaal Dubbellaagrolvormende machine voor trapezoïdale platen
Kenmerken Galerij Productomschrijving Verzoek om een Citaat
Kenmerken
Specificaties
Materiaaltype: PPGI/GI
Materiaal dikte: 0,3-0,6 mm
Materiaal breedte: 1000 mm
Rolstations: Bovenste: 11 stations; Omlaag: 12 stations
Rol- en asmateriaal: 45 # staal blussen en plateren
Diameter van schacht: φ70mm
Snijmateriaal: CR12
Aandrijvingstype: Kettingaandrijving
Snelheid: 15m/min
Totaal vermogen: 5,5+5,5 kW
Spanning: (klantgerichte) 380V 50Hz 3phases
Markeren:

Rolvormen Apparatuur

,

Koud walsen vormmachine

Basis informatie
Plaats van herkomst: China
Merknaam: HC
Certificering: CE
Modelnummer: HC30-28-1000
Betalen & Verzenden Algemene voorwaarden
Verpakking Details: De hoofdrolvormmachine en decoiler zijn naaktverpakking, het PLC-besturingssysteem en de motorpomp z
Levertijd: 52 x 34 x 46 cm
Betalingscondities: L/C, T/T
Levering vermogen: 20 sets / Maand
Productomschrijving
Geglazuurde Tegel Trapezium Dubbele Plaat Rolvormmachine Breedte 1250MM
Belangrijkste Technische Parameters
Parameter Specificatie
Materiaalsoort PPGI/GI
Dikte 0.3-0.6mm
Breedte 1000mm
Rolstations Boven: 11 Stations; Beneden: 12 Stations
Roller & As Materiaal 45# Staal Harding en Beplating
Diameter van As Φ70mm
Snijder Materiaal CR12
Aandrijftype Kettingaandrijving
Snelheid 15m/min
Totaal Vermogen 5.5+5.5KW
Voltage 380V 50Hz 3Fasen (kan worden aangepast)
Component & Technische Parameters
5T Handmatige Ontroller
1250 mm Breedte 15 m/min Snelheid PPGI/GI Materiaal Dubbellaagrolvormende machine voor trapezoïdale platen 0

Dit deel wordt gebruikt om de spoel te ondersteunen en de spoel op een roterende manier te maken.

  • Draagvermogen: 5T
  • Binnendiameter: 470-530mm (instelbaar naar behoefte)
  • Uitgerust met remapparaat om schade aan de machine door impact te voorkomen
Invoertafel & Voorsnijder
1250 mm Breedte 15 m/min Snelheid PPGI/GI Materiaal Dubbellaagrolvormende machine voor trapezoïdale platen 1

Leidt de spoel naar de juiste positie en stuurt deze naar het rolvormgedeelte. Inclusief een handmatige snijinrichting voor gemakkelijk voorsnijden bij het wisselen van kleur of dikte.

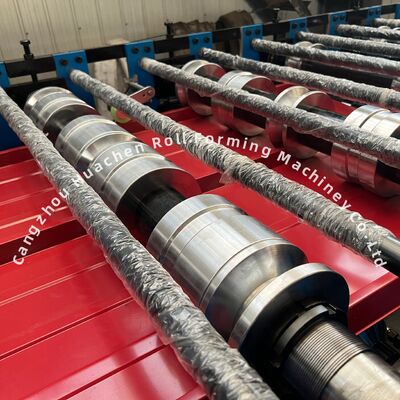

As & Roller
1250 mm Breedte 15 m/min Snelheid PPGI/GI Materiaal Dubbellaagrolvormende machine voor trapezoïdale platen 2

Materiaal is 45# Staal Harding en Beplating. De bewerkte rollen zijn glad, hard en roesten niet. Zal geen krassen achterlaten op de plaat tijdens het werken.

Hydraulische Pompstation
1250 mm Breedte 15 m/min Snelheid PPGI/GI Materiaal Dubbellaagrolvormende machine voor trapezoïdale platen 3

Drijft de snijder aan om snijwerkzaamheden te starten. De hydraulische tank gebruikt 46# hydraulische olie. Uitgerust met koelventilator voor interne circulatiekoeling om ervoor te zorgen dat het oliepomstation niet wordt beïnvloed door hoge olietemperatuur tijdens het werken.

Solenoïdeklep merk: Huade

Touchscreen Bedieningskast
1250 mm Breedte 15 m/min Snelheid PPGI/GI Materiaal Dubbellaagrolvormende machine voor trapezoïdale platen 4

De bedieningskast heeft twee modi: automatisch en handmatig. De eenheidslengte van de beoogde plaat en de hoeveelheid kunnen in het touchscreen worden ingesteld. Het systeem is eenvoudig en gemakkelijk te bedienen.

Elektrische Component Merken:
  • VFD: Delta
  • Stroomonderbreker: Delixi
  • Contactor: Delixi
  • Relais: Xinling
  • PLC: Delta
  • Transformator: Delixi
Persgedeelte & Snijder
1250 mm Breedte 15 m/min Snelheid PPGI/GI Materiaal Dubbellaagrolvormende machine voor trapezoïdale platen 5

Het materiaal van het mes is CR12. Met hoge sterkte, betere hardbaarheid en goede slijtvastheid.

Uitvoertafel

Dit deel wordt gebruikt om de gevormde producten te verzamelen. De beugel is uitgerust met rollen om het doorsturen van producten te vergemakkelijken zonder krassen.

Reserveonderdelen
Onderdeel Hoeveelheid
Kettingen 2 Sets
Solenoïdeklep 1 Set
Eindschakelaar 2 Sets
Open-End Sleutels 2 Sets
Inbussleutels 2 Sets
Teller 1 Set
Sleutel 2 Sets
Oliekeerringen 1 Set
Productafbeeldingen
1250 mm Breedte 15 m/min Snelheid PPGI/GI Materiaal Dubbellaagrolvormende machine voor trapezoïdale platen 6 1250 mm Breedte 15 m/min Snelheid PPGI/GI Materiaal Dubbellaagrolvormende machine voor trapezoïdale platen 7
Verpakking & Verzending
  • Professionele technici voor het laden om te garanderen dat goederen zonder schade in de container worden geladen
  • Transport: Machines vereisen één 40 voet container
  • Geef de dichtstbijzijnde poortnaam op voor berekening van verzendkosten en regeling
