Prod.uct Beschrijving
Het werkingsprincipe van de rollende deurvormmachine is gebaseerd op de plastische vervorming van metaal.De voorgesneden metaalplaat (meestal koudgewalst staalplaat of gegalvaniseerd staalplaat) wordt op het voedingsapparaat geplaatstDe rollen in het rollensysteem buigen voortdurend.de vervorming van de plaat in een bepaalde volgorde en vorm. Onder de extrusie en begeleiding van de rollen vormt het plaatje geleidelijk een specifieke vorm van het rollende deurpaneel, zoals golvend, trapeziumvormig, enz.het snijapparaat zal het afsnijden om het vormingsproces van een paneel te voltooien.
Werkstroom
Afspelen → Materiaal voeden → Rollen vormen → Snijden → Verzamelen
Belangrijkste technische parameters
| Materiaal |
Type |
PPGI/GI |
| Dikte |
0.8-1mm |
| Rollerstation |
18Stations |
| Materiaal van de rol en de as |
45#StaalQEenzinnigheid enPverlenging |
| Diameter van de as |
Φ70mm |
| Materiaal van de snijmachine |
CR12 |
| Strijdtype |
Keten aandrijving |
| Maximale vormsnelheid |
15m/min |
| Totaal vermogen |
4+4KW |
| Spanning |
380V50 Hz 3P- Het is... |
Component &Technische parameters
Dekoeler
Dit deel wordt gebruikt om Coil te ondersteunen.
En maak de spoel op een roterende manier.
Draagvermogen:3T
Inwendige diameter: 470-530 mm
(afhankelijk van de vraag verstelbaar)
Schacht en rol
Materiaal is 45#STeelQEenzinnigheid enPverlenging.
De bewerkte rollen zijn glad, hard en roesten niet.
Laat bij het werken geen schrammen achter op het vel.
HydraulischePompstation
Het doel van dit pompstation is:rijdenhet snijmachine om het snijwerk te beginnens.
Dehydraulischgebruik van de tank46# hydraulische olie.
met een vermogen van niet meer dan 50 Wwelke c.een- Ikkoeling van de interne circulatie,om ervoor te zorgen dat het oliepompstation niet wordt beïnvloed door de hoge olie temperatuurtijdens het werk.
ControleKabinet
De bedieningskast heeft twee modi, automatisch en handmatigmodus.
De lengte van het beoogde bladen hoeveelheidkan worden ingesteld in detOutscreen.
Het systeem is eenvoudig en gemakkelijk te bedienen.

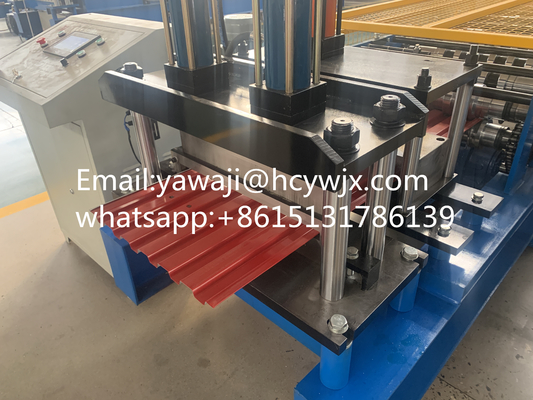

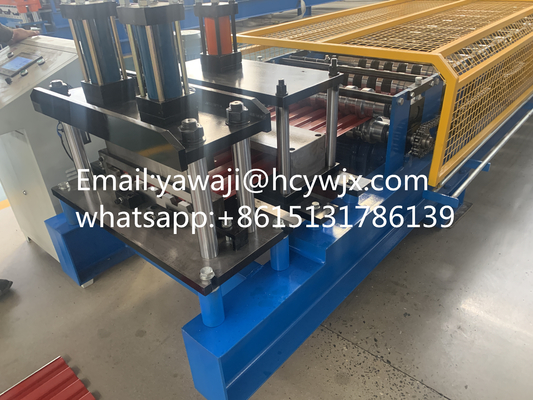

Snijmachine
Het materiaal van het mes is CR12.
Met hoge sterkte, betere hardheid en goede slijtvastheid.
Outputtabel
Dit deel wordt gebruikt voor het verzamelen van de gevormdProducten.
De beugel is voorzien van rollen om het product te vervoeren zonder gekrast te worden.
In vergelijking met traditionele handmatige of semi-gemachineerde productiemethoden is de productie van rollende deuren met een hoge productiesnelheid mogelijk.het kan de productie-efficiëntie aanzienlijk verbeterenEen goed werkende vormmachine kan bijvoorbeeld tientallen of zelfs honderden rollende deurpanelen per uur produceren, wat kan voldoen aan de behoeften van grootschalige productie.
Door middel van een nauwkeurig rollenontwerp en geavanceerde besturingssystemen kan de vormmachine rollende deurpanelen produceren met een hoge afmetingsnauwkeurigheid en regelmatige vormen.lengte en golfvorm van de deurpanelen kunnen nauwkeurig worden gecontroleerd binnen een zeer klein tolerantiebereik, wat zeer belangrijk is voor de kwaliteit van de installatie en het gebruik van de roldeur.en de hoogte en afstand fouten van de golfvorm kan ook worden gecontroleerd binnen een zeer klein bereik.
