Productdetails:
|
Materiaaltype: | PPGI/GI | Materiaaldikte: | 0.3-0.6 mm |
---|---|---|---|
Materiaalbreedte: | 1250 mm | Rollerstations: | 12/22 Stations |
Materiaal van de rol en de as: | 45# Verdoofing en plating van staal | Diameter van schacht: | Φ70mm |
Materiaal van de snijmachine: | Cr12 | Strijdtype: | Keten aandrijving |
snelheid: | 15m/min | Totaal vermogen: | 5.5+5.5KW |
Spanning: | 380V 50Hz 3phases | ||
Markeren: | 1250 mm dubbel dek rollenvormende machine,Kettendrijving rolvormende machine,Vervaardiging van elektrische elektrische apparatuur |
Prod.uct Beschrijving
Over het algemeen is het geschikt voor metaalplaten met een dikte van 0,3-0,8 mm, zoals met kleur beklede stalen platen, gegalvaniseerde platen, enz.Er kunnen verschillen zijn tussen de verschillende apparatuurmodellen, en het specifieke toepasselijke diktebereik moet worden bepaald volgens de handleiding van de apparatuur.
Gewoonlijk is de productiesnelheid ongeveer 8-15 meter per minuut, en de productiesnelheid wordt beïnvloed door vele factoren zoals motorvermogen, aantal en diameter van rollen en plaatdikte.Sommige hoogwaardige apparatuur kan door geoptimaliseerd ontwerp en geavanceerde stroomsystemen hogere productiesnelheden hebben.
Belangrijkste technische parameters
Materiaal | Type | PPGI/GI |
Dikte | 0.3-0.6 mm | |
Breedte | 1250mm | |
RollerStations | 12/22 Stations | |
Materiaal van de rol en de as | 45#STeelQEenzinnigheid enPverlenging | |
Diameter van de as | Φ70 mm | |
Materiaal van de snijmachine | CR12 | |
Strijdtype | Keten aandrijving | |
Versnelling | 15 m/min | |
Totaal vermogen | 5.5+5.5KW | |
Spanning | 380 V 50 Hz 3P- Het is... |
Werkstroom
Afspelen → Materiaal voeden → Rollen vormen → Snijden → Verzamelen
Component &Technische parameters
Dit deel wordt gebruikt om Coil te ondersteunen.
En maak de spoel op een roterende manier.
Draagvermogen: 5T
Inwendige diameter: 470-530 mm
(afhankelijk van de vraag verstelbaar.)
Om schade aan de machine te voorkomen door botsing tijdens het draaien van de machine, hebben wij voor u een reminrichting geïnstalleerd.
HydraulischePompstation
Het doel van dit pompstation is:rijdenhet snijmachine om het snijwerk te beginnens.
Dehydraulischgebruik van de tank46# hydraulische olie.
met een vermogen van niet meer dan 50 Wwelke c.een- Ikkoeling van de interne circulatie,om ervoor te zorgen dat het oliepompstation niet wordt beïnvloed door de hoge olie temperatuurtijdens het werk.
Marke van de magnetoventiel: Huade
TOuchSCreenCcontroleCAbinet
De bedieningskast heeft twee modi, automatisch en handmatigmodus.
De lengte van het beoogde bladen hoeveelheidkan worden ingesteld in detOutscreen.
Het systeem is eenvoudig en gemakkelijk te bedienen.
Elektrische apparatuurCopponentB.Rand:
1.VFD:Delta
2- Een schakelaar.:Delicaat
3. Contactor:Delicaat
4Relais.:Xinling
5. PLC:Delta
6Transformer.:Delicaat
Voedingstafel en voorsnijmachine
De spoel in de juiste positie brengen engaanvoor de rollenvormingdeel.
Ook met inbegrip van eenHand-pull-snijden DEvice, het is handig om de spoel vooraf te snijden wanneer u wiltveranderenkleur of dikte.

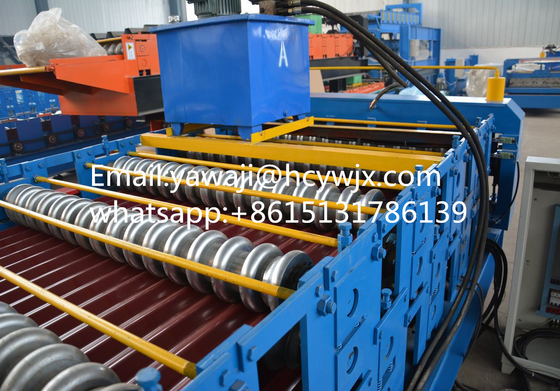

Schacht en rol
Het materiaal van het mes is CR12.
Na de vormgeving wordt het metaal in afzonderlijke slaten van de gewenste lengte gesneden.
Het bedieningsinterface van het besturingssysteem is eenvoudig en gemakkelijk te begrijpen.verschillende productieparameters kunnen gemakkelijk worden ingesteld, zoals de grootte, lengte, productiehoeveelheid, enz. van de trapeziumtegel.
Het onderhoud van de apparatuur is ook relatief eenvoudig. Vanwege de redelijke constructie is elk onderdeel gemakkelijk te demonteren en te vervangen, wat handig is voor dagelijkse reiniging,onderhouds- en reparatiewerkzaamheden.
