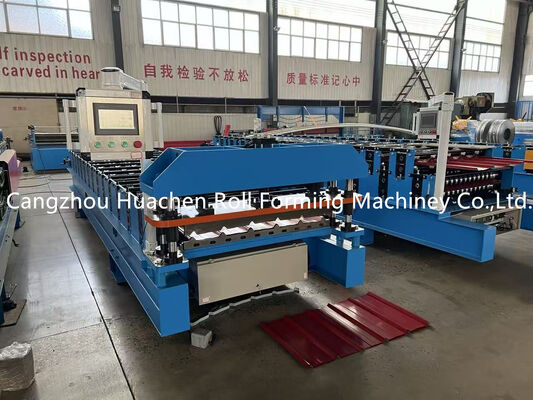

Het Dakwerkblad die van het Tochingsscherm Machinealuminium maken het Vormen van Machine 5.5Kw rollen

1. Specificatie van het materiaal

Geschikt Materiaal: Gekleurde Staalplaat, Gegalvaniseerd staal

Breedte van de grondstof: 1250mm

Dikte: 0.30.8mm

2. Machine Gedetailleerde Parameters

4. De grafiek van Processtroom

Het hand uncoiler-pre-scherp-Broodje dient forming-scherp-uit in

5. Specificatie van Componenten

(1) het Hand V.N.-Coiler van 5T

• Breedte van het voeden: 1250mm
• Vermogen: 5 ton
• Interdiameter: 500590mm
• Maximale uit diameter: 1500mm
• De wijze van breidt zich &fight uit: binnen breid me &fight door handboek uit
• Manier om te voeden: hand

(2) Pre-cutting

• Pre-cutting installeer na het voeden voor slechts de rol van de klantenverandering
• Scherp type: hand
• Functie: voor rolvervanging
• Hoeveelheid: 1

(3) hoofdbroodje die Machine vormen

• Rolmateriaal: ASTM1045 chroom geplateerde oppervlakte met chroom
• Schachtdiameter: ¢70mm materiaal: SAE1045 met het doven en het aanmaken
• Hoofdkader door 350H-straallassen
• Machinestructuur: gidspijler

(4) mobiel Beschermend netwerk

• Om ongevallen te vermijden, zal de machine met het mobiele beschermende netwerk worden behandeld

(5) hydraulisch scherp systeem

• Het snijden na zich het vormen: Snijd het blad na broodje zich vormt aan vereiste lengte
• Gebruik twee hydraulische cilinders voor verrichting.
• Materiaal van blad: Cr12, 58-62 HRC hardheid
• Scherpe macht door hydraulisch, 4KW
• Werkdruk: 12Mpa regelbaar
• Lengte die meten: Het automatische codeurlengte meten
• Tolerantie van lengte: +/- 1.5mm voor elk stukeindproduct

(6) het Kabinet van de computercontrole

• Het programmeerbare plaatsen van profiellengte en hoeveelheid
• Besturingssysteemtaal: Het Engels en Chinees
• Computer wordt gebruikt om lengte & hoeveelheid te controleren die. De machine zal automatisch aan lengte snijden en de einde wanneer dat nodig is hoeveelheid wordt bereikt

• PLC: Panasonic of customerization
