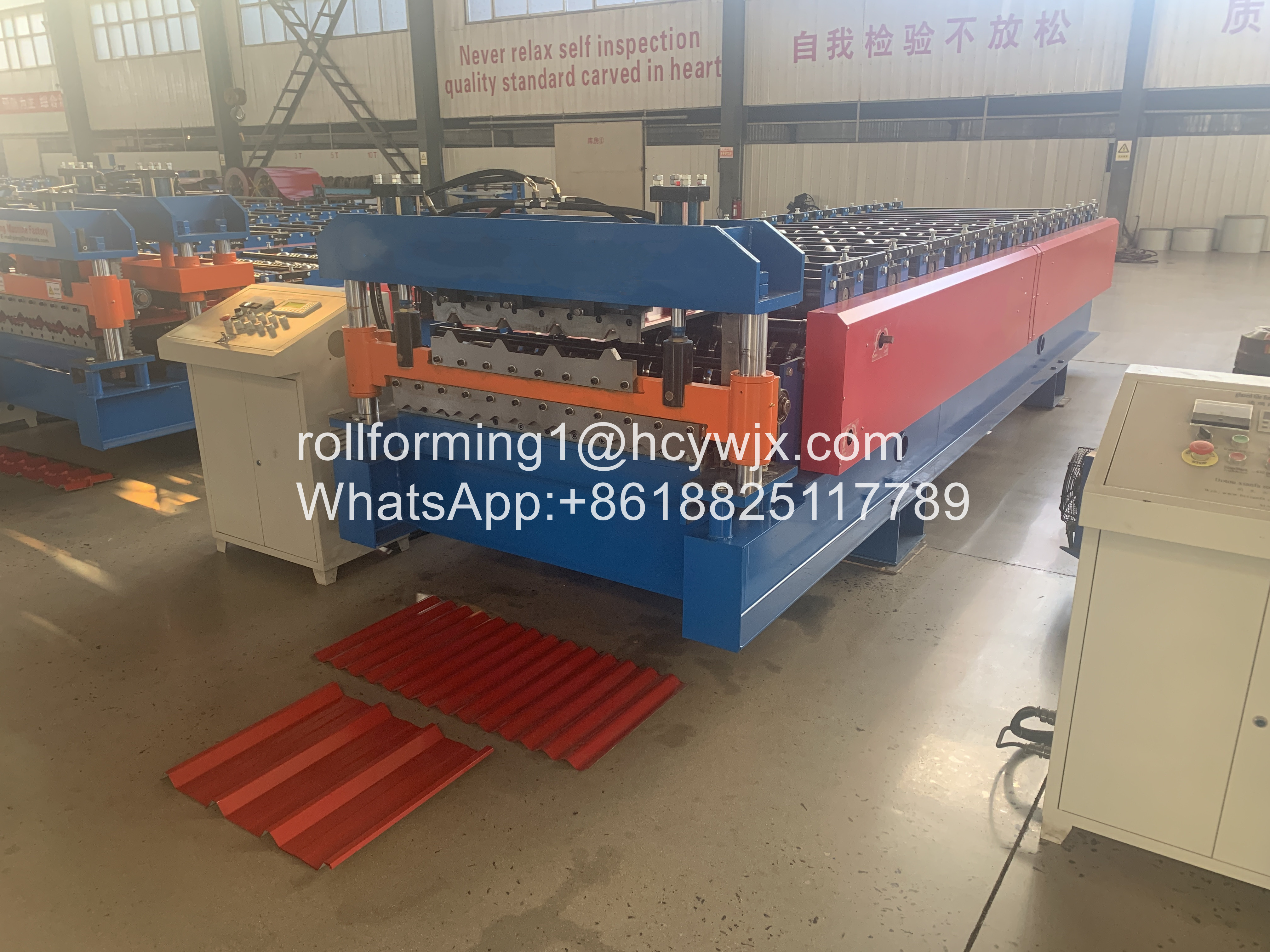

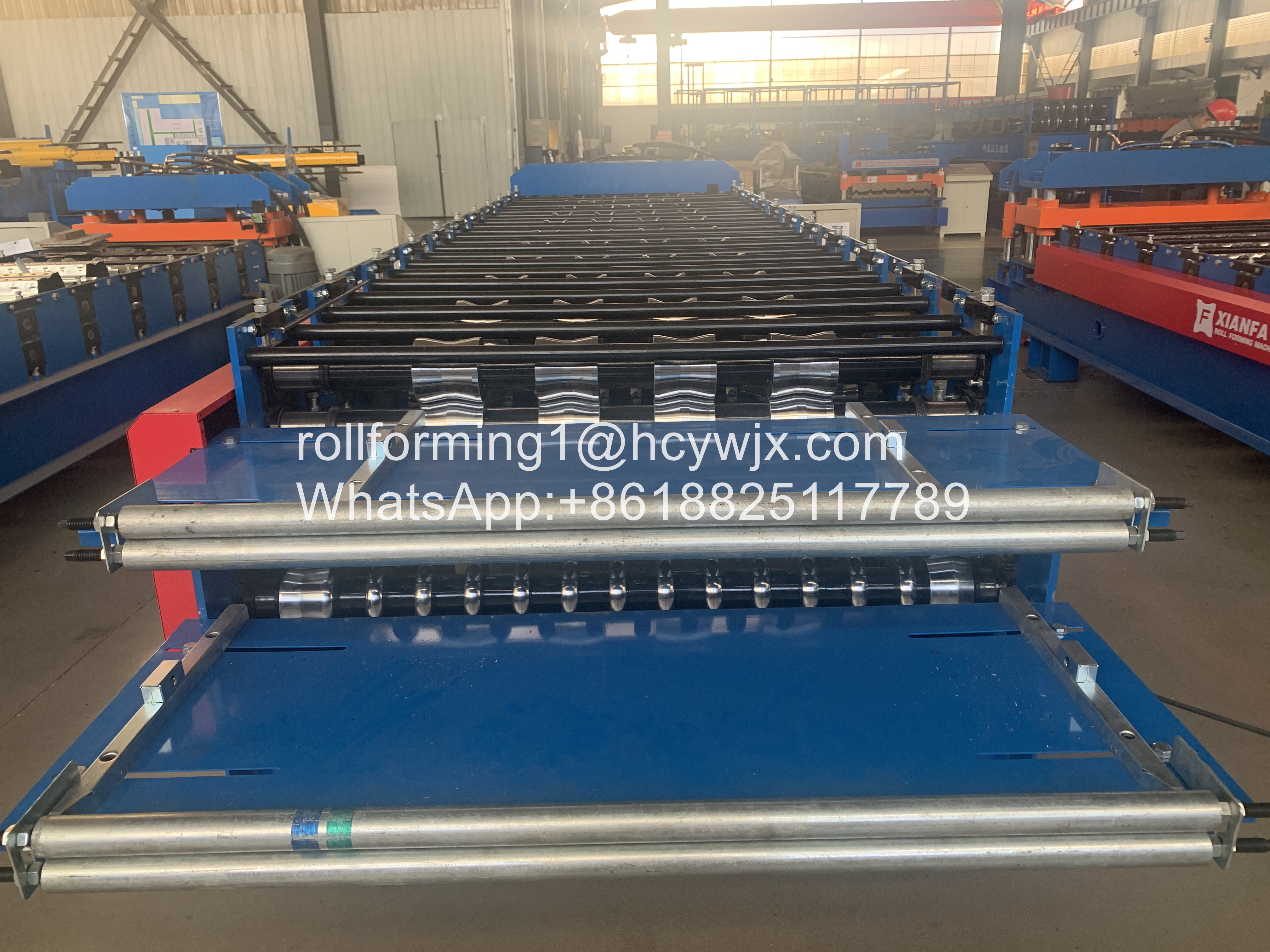

bladmetaal die machine vormen

1. Specificatie van het materiaal

2. Machine Gedetailleerde Parameters

3. Verwijzingsbeelden

4. De Grafiek van Processtroom

Hydraulische decoiler-Broodje forming-scherp-Autostapelaar

5. Specificatie van Componenten

(1) het Hydraulische V.N.-Coiler van 5T

• Breedte van het voeden: 1250mm
• Vermogen: 5 ton
• Interdiameter: 470520mm
• Maximale uit diameter: 1500mm
• Hoofdmotormacht: 5.5KW AC motor
• Hydraulische macht: 4kw

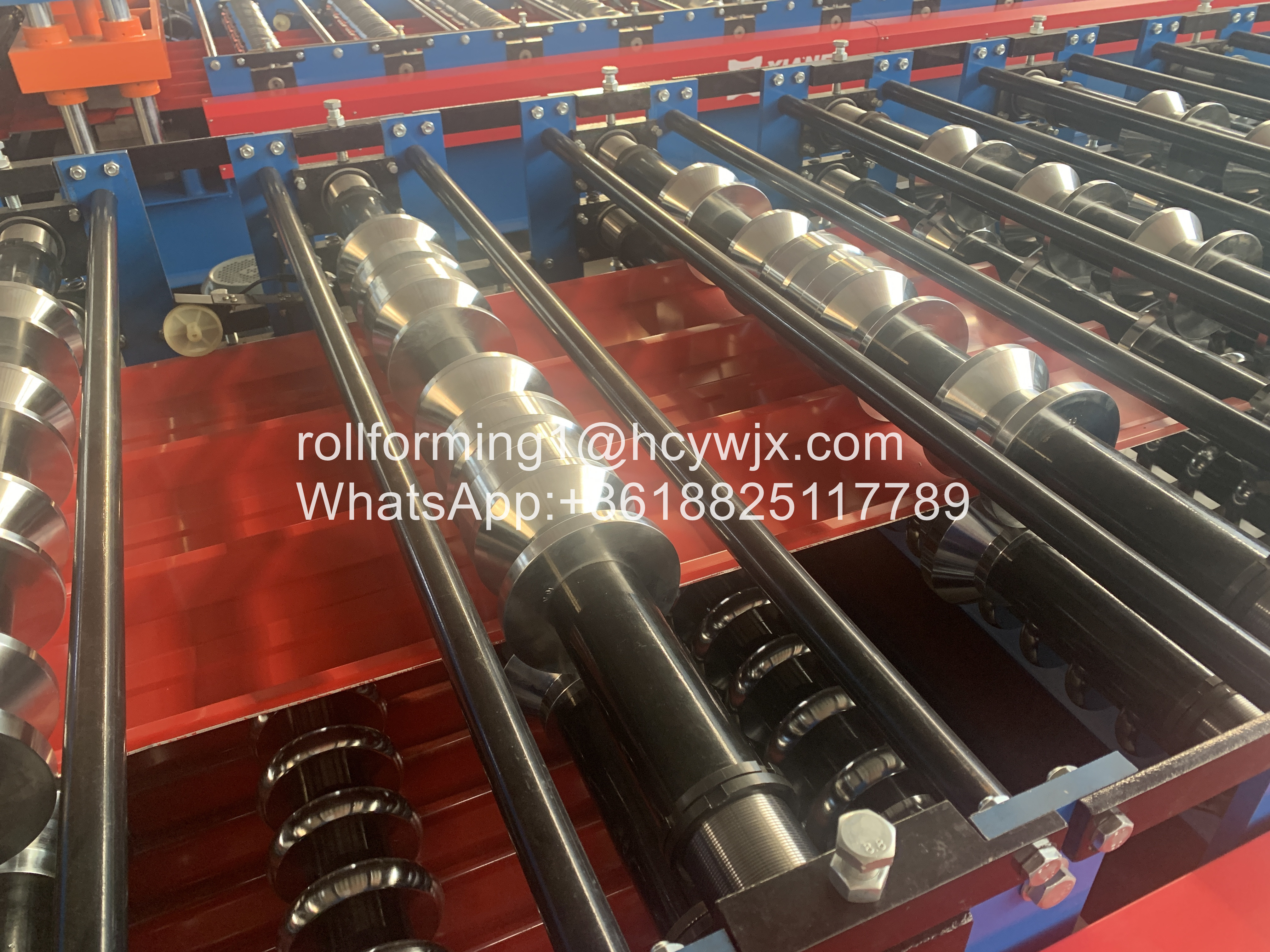

(2) hoofdbroodje die Machine vormen

• Rolmateriaal: ASTM1045 chroom geplateerde oppervlakte met chroom
• Schachtdiameter: ¢70mm materiaal: SAE1045 met het doven en het aanmaken
• Hoofdkader door 350H-straallassen
• Machinestructuur: gidspijler

(3) hydraulisch Scherp Systeem

• Het snijden na zich het vormen: Snijd het blad na broodje zich vormt aan vereiste lengte
• Materiaal van blad: Cr12, 58-62 HRC hardheid
• Scherpe macht door hydraulisch, 5.5KW
• Werkdruk: 12Mpa regelbaar
• Lengte die meten: Het automatische codeurlengte meten
• Tolerantie van lengte: +/- 1.5mm voor elk stukeindproduct

(4) het Kabinet van de computercontrole

• Het programmeerbare plaatsen van profiellengte en hoeveelheid
• Besturingssysteemtaal: Het Engels en Chinees
• Computer wordt gebruikt om lengte & hoeveelheid te controleren die. De machine zal automatisch aan lengte snijden en de einde wanneer dat nodig is hoeveelheid wordt bereikt

• PLC: Panasonic of customerization

(5) autostapelaar

• De macht van de looppas uit motor: 0.75KW
• Maximum het stapelen lengte: 6m
• Maximum het stapelen dikte: 300mm
• Maximum het stapelen gewicht: ongeveer 2,5 ton
