13 stations golfgrootprofiel dakplaat buigmachine met 45# staalverdoof- en platingsrollers bij 15-20m/min snelheid

1set
MOQ
13 stations golfgrootprofiel dakplaat buigmachine met 45# staalverdoof- en platingsrollers bij 15-20m/min snelheid
Kenmerken Galerij Productomschrijving Verzoek om een Citaat
Kenmerken
Specificaties
Materiaaltype: PPGI/GI
Materiaal dikte: 0,3-0,6 mm
Materiaal breedte: 1250 mm
Rolstations: 13 stations
Rol- en asmateriaal: 45 # staal blussen en plateren
Diameter van schacht: Φ70mm
Snijmateriaal: CR12
Aandrijvingstype: Kettingaandrijving
Snelheid: 15-20m/min
Totaal vermogen: 5,5+5,5 kW
Spanning: 380V 50Hz 3 fasen (kan worden aangepast)
Markeren:

Dakpan rolvormen machine

,

Dakpaneel rolvormen machine
Basis informatie
Plaats van herkomst: China
Merknaam: HC
Certificering: CE
Modelnummer: HC16-135-1080
Betalen & Verzenden Algemene voorwaarden
Verpakking Details: De hoofdrolvormmachine en decoiler zijn naaktverpakking, het PLC-besturingssysteem en de motorpomp z
Levertijd: 25-30 werkdagen
Betalingscondities: L/C, T/T
Levering vermogen: 20 sets per maand
Productomschrijving

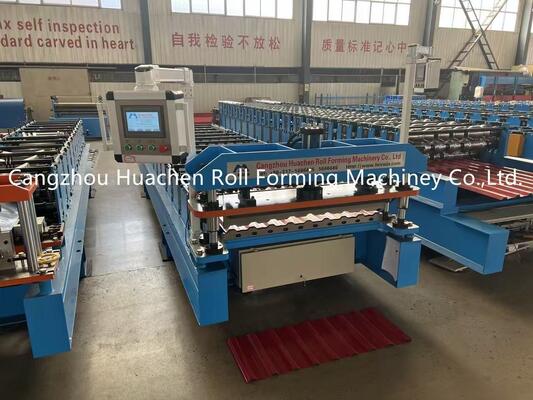

Geaffineerde dakplaatbuigmachine / rollenvormende machine
Machine voor het vormen van rollen voor het buigen van dakplaten met gegolfd profiel
13 stations golfgrootprofiel dakplaat buigmachine met 45# staalverdoof- en platingsrollers bij 15-20m/min snelheid 0 13 stations golfgrootprofiel dakplaat buigmachine met 45# staalverdoof- en platingsrollers bij 15-20m/min snelheid 1
Verwerkingsstroomdiagram

Handmatige afrolmachine → Invoer van materiaal in de machine → Rollenvormmachine → Maatstaflengte → Hydraulisch snijden → Afgeronde producten

Technische parameters
13 stations golfgrootprofiel dakplaat buigmachine met 45# staalverdoof- en platingsrollers bij 15-20m/min snelheid 2 13 stations golfgrootprofiel dakplaat buigmachine met 45# staalverdoof- en platingsrollers bij 15-20m/min snelheid 3
Parameter Specificatie
Materiaaltype PPGI/GI
Dikte 0.3-0.6 mm
Breedte 1250 mm
Rollers 13 stations
Materiaal van de rol en de as 45# Verdoofing en bekleding van staal
Diameter van de as Φ70 mm
Materiaal van de snijmachine CR12
Strijdtype Keten aandrijving
Versnelling 15-20 m/min
Totaal vermogen 5.5+5.5KW
Spanning 380V 50Hz 3fasen (kan aangepast worden)
Component en technische parameters
13 stations golfgrootprofiel dakplaat buigmachine met 45# staalverdoof- en platingsrollers bij 15-20m/min snelheid 4
5T Handmatige ontvouwmachine

Dit deel wordt gebruikt om de spoel te ondersteunen en de spoel op een roterende manier te maken.

  • Draagvermogen: 5T
  • Inwendige diameter: 470-530 mm (afhankelijk van de vraag)
  • Uitgerust met een reminrichting om schade aan de machine door botsing tijdens het gebruik te voorkomen
13 stations golfgrootprofiel dakplaat buigmachine met 45# staalverdoof- en platingsrollers bij 15-20m/min snelheid 5
Voedingstafel en voorsnijmachine

Leidt de spoel in de juiste positie en stuurt deze naar het rolvormende deel.

Inclusief een handpull-snijapparaat voor handig voorsnijden bij het veranderen van kleur of dikte.

13 stations golfgrootprofiel dakplaat buigmachine met 45# staalverdoof- en platingsrollers bij 15-20m/min snelheid 6
Schacht en rol

Materiaal is 45# Steel quenching en plating.

De verwerkte rollen zijn glad, hard, roestvrij en laten tijdens het gebruik geen schrammen op het vel achter.

13 stations golfgrootprofiel dakplaat buigmachine met 45# staalverdoof- en platingsrollers bij 15-20m/min snelheid 7
Hydraulisch pompstation

Voert de snijmachine aan om snijwerkzaamheden uit te voeren.

  • Hydraulische tank gebruikt 46# hydraulische olie
  • met een vermogen van niet meer dan 10 kW
  • Vermijdt dat het oliepompstation tijdens de werking wordt beïnvloed door een hoge olie temperatuur
  • Marke van de magnetoventiel: Huade
13 stations golfgrootprofiel dakplaat buigmachine met 45# staalverdoof- en platingsrollers bij 15-20m/min snelheid 8
Touchscreen bedieningskast

Automatische en handmatige bedieningsmodus met touchscreeninterface.

Hiermee kan de lengte en de hoeveelheid van de eenheid voor de gerichte productie van platen worden vastgesteld.

Merken van elektrische componenten:
  • VFD: Delta
  • Circuit breaker: Delixi
  • Contactpersoon: Delixi
  • Relais: Xinling
  • PLC: Delta
  • Transformer: Delixi
13 stations golfgrootprofiel dakplaat buigmachine met 45# staalverdoof- en platingsrollers bij 15-20m/min snelheid 9
Drukgedeelte en snijmachine

Het materiaal van het lemmet is CR12 met hoge sterkte, uitstekende hardheid en superieure slijtvastheid.

Outputtabel

Verzamelt de gevormde producten met rolbeugels om de verzending van het product zonder krassen te vergemakkelijken.

Spareonderdelen
Kettingen 2 sets
Solenoïde klep 1 set
Reisschakelaar 2 sets
Open-end sleutels 2 sets
Hexagonale sleutel 2 sets
Teller 1 set
Schakel 2 sets
Oliezegels 1 set
Vaak gestelde vragen
1Bent u de fabrikant of het handelsbedrijf?
Wij zijn de professionele fabrikant met meer dan 20 jaar professionele ervaring op het gebied van rollvormende machines.
2Kun je de machine maken volgens mijn ontwerp of foto type?
Ja, we hebben een ervaren team om het meest geschikte ontwerp en productieplan voor de machine uit te werken.
3Hoe kunnen we er zeker van zijn dat u ons een kwaliteitsmachine met onderdelen levert?
  • Klanten kunnen technisch personeel naar onze fabriek sturen voor kwaliteitsinspectie
  • We kunnen technici sturen naar de fabriek van de koper voor de installatie van de machines.
4Wat is uw garantie?

Binnen de periode van één jaar leveren wij kosteloos vervangingsonderdelen voor alle beschadigde onderdelen veroorzaakt door kwaliteitsproblemen. Na twee jaar zijn vervangingsonderdelen beschikbaar tegen fabrieksprijs.
