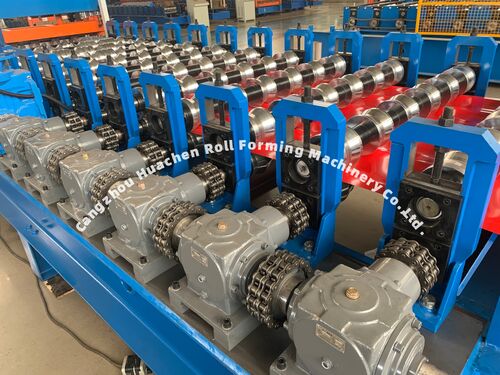

Tandwielkast-aangedreven rolpersen en ketting-aangedreven rolvormmachines zijn twee veelvoorkomende krachtoverbrengingsmethoden op het gebied van metaalvorming en materiaalverwerking. Ze verschillen aanzienlijk in structuur, transmissieprecisie, onderhoudsvereisten, toepasbare arbeidsomstandigheden en kosten. De volgende vergelijkende analyse vanuit meerdere perspectieven helpt lezers hun respectieve voordelen, nadelen en toepasbare scenario's te begrijpen.
1. Basale Structuur en Werkingsprincipe
Tandwielkast-aangedreven rolpersen: Deze bestaan voornamelijk uit een elektromotor, een reductiebak (tandwielkast), een koppeling, een aandrijfas en rollen. De elektromotor levert koppel nadat de snelheid is gereduceerd door de tandwielkast, en dit koppel wordt via lagers en de koppeling naar de rollen overgebracht. De rollen drijven de werkrollen aan om te roteren en het materiaal te kalenderen of te vormen. Tandwielen die in elkaar grijpen (recht of schuin) binnen de tandwielkast zorgen voor een nauwkeurige aanpassing van de transmissieverhouding en koppelversterking.
Ketting-aangedreven rolpersmachines: Deze bestaan uit een elektromotor, tandwielen, een ketting, lagers en rollen. De elektromotor drijft de tandwielen aan, en de ketting brengt kracht over naar een ander tandwiel, waardoor de rollen worden aangedreven om te roteren. De ketting brengt koppel over via steekgetanden die in de tandwielen grijpen en maakt een zekere variatie in de asafstand mogelijk.
2. Transmissieprecisie en synchronisatie
Tandwielkast-aandrijving: Tandwieloverbrengingen bieden een hoge transmissierigiditeit en precisie, met een stabiele transmissieverhouding, waardoor ze geschikt zijn voor meerrollensystemen die hoge synchronisatie- en positioneringsnauwkeurigheid vereisen. Tandwieloverbrengingen zijn bijzonder betrouwbaar in vormprocessen waarbij strikte controle van de rolfase en preventie van overslaan of verkeerde uitlijning noodzakelijk zijn.
Ketting-aandrijving: Kettingen hebben een zekere mate van elasticiteit en speling. Na verloop van tijd treden rek en steekveranderingen op, wat leidt tot verminderde transmissieprecisie en verhoogde fasefouten tussen verschillende rollen. Daarom kunnen kettingaandrijvingen in hoog-precisie toepassingen met strenge meerrollensynchronisatie-eisen aanvullende span- en correctieapparaten vereisen om de nauwkeurigheid te handhaven.
3. Koppeloverdrachtscapaciteit en belastingsaanpassingsvermogen
Tandwielkast-aandrijving: Tandwielontwerp maakt hoge koppeloverdracht mogelijk, met een groot tandcontactoppervlak, geschikt voor zware, continue walsoperaties. Tandwielkasten kunnen de vereiste reductieverhouding en koppelwinst bereiken door verschillende tandwielverhoudingsontwerpen.
Ketting-aandrijving: Kettingen zijn geschikt voor toepassingen met laag tot gemiddeld koppel. Voor zeer hoge belastingen versnelt de slijtage van ketting en tandwiel, en neemt het risico op kettingrek en breuk toe, wat vaker onderhoud en sterkere kettingspecificaties vereist.
4. Onderhoud en Levensduur
Tandwielkast-aandrijvingen: Gebruiken doorgaans gesloten smeersystemen, wat resulteert in lange onderhoudscycli en stabiele smeercondities. Tandwielen in de tandwielkast hebben een lange levensduur onder goede smering, maar de reparatiekosten zijn hoog en de stilstand is aanzienlijk als er schade aan het tandwieloppervlak, slijtage of tandwielbreuk optreedt. Routinematig onderhoud omvat het verversen van tandwielolie en het inspecteren van lagers, afdichtingen en tandwieloverbrengingen.
Ketting-aandrijvingen: Kettingen vereisen periodiek spannen, smeren en inspectie van steekslijtage. Kettingvervanging is relatief eenvoudig en goedkoop. Kettingonderhoud is over het algemeen veeleisender dan tandwielkastonderhoud, maar reserveonderdelen zijn gemakkelijker verkrijgbaar en kunnen snel worden vervangen.
5. Toepasbare Scenario's en Kostenoverwegingen
Tandwielkast-aandrijvingen zijn geschikt voor productielijnen die hoogwaardige precisievorming, zware continue bedrijfsvoering, lange levensduur en lage onderhoudsfrequentie vereisen (zoals grote plaatmetaalvorming en precisiewalsvorming). De initiële investering is hoger, maar de stabiliteit en betrouwbaarheid op lange termijn brengen aanzienlijke economische voordelen met zich mee.
Ketting-aandrijvingen zijn geschikt voor kostenbewuste toepassingen die grotere structurele flexibiliteit vereisen (zoals kleine of middelgrote walsvormapparatuur en productielijnen die een verstelbare asafstand vereisen), evenals toepassingen die gemakkelijk onderhoud en vervanging van componenten vereisen. De initiële kosten zijn laag en het onderhoud is gemakkelijk, maar de onderhoudskosten op lange termijn en precisieverlies moeten worden overwogen.
6. Veiligheid en Foutmodi
Tandwielkast-aandrijvingen: Veelvoorkomende storingen zijn tandwielslijtage, tandwielbreuk, lagerschade en lekkage van afdichtingen. Lekkage van afdichtingen kan leiden tot onvoldoende smering, waardoor de storing wordt versneld; beschermkappen zijn vereist om accidenteel contact te voorkomen, en regelmatig smeeronderhoud is noodzakelijk.
Ketting-aandrijvingen: Veelvoorkomende storingen zijn kettingrek, breuk van kettingsegmenten, tandwielslijtage en het overslaan van de ketting door onjuiste spanning. Het overslaan of breken van de ketting kan leiden tot kortstondige stilstand of zelfs schade aan de apparatuur; daarom zijn kettingbescherming en apparaten voor spannings-/storingbewaking vereist.
7. Uitgebreide Selectieaanbevelingen
Als het productieproces hoge precisie in rol synchronisatie, vormnauwkeurigheid en langdurige stabiliteit vereist, en een hogere initiële investering acceptabel is, moet een tandwielkast-aangedreven rolpers de voorkeur krijgen.
Als de apparatuur kleiner van omvang is, de investering beperkt is, gemakkelijk onderhoud en aanpassing van de wielbasis vereist zijn, of het proces lagere transmissieprecisie toelaat, kan een ketting-aangedreven rolpers worden gekozen, met verbeterd dagelijks onderhoud en spanningsbeheer van de ketting.
In de praktijk is een hybride tandwiel- en kettingaanpak ook mogelijk: bijvoorbeeld, een tandwielkast kan worden gebruikt voor de hoofdaandrijving om nauwkeurigheid te garanderen, terwijl kettingen kunnen worden gebruikt voor enkele hulp-aandrijvingen om kosten te besparen en aanpassing te vergemakkelijken.
In Conclusie
Tandwielkast-aandrijvingen en ketting-aandrijvingen hebben elk hun voor- en nadelen: tandwielkast-aandrijvingen benadrukken hoge precisie, hoge belastingscapaciteit en lage onderhoudsfrequentie, waardoor ze geschikt zijn voor zware en precisiewalsvormtoepassingen; ketting-aandrijvingen daarentegen worden gekenmerkt door een eenvoudige structuur, lage kosten en gemakkelijk onderhoud, waardoor ze geschikt zijn voor toepassingen met lagere precisie-eisen of die flexibele aanpassingen vereisen. Gebruikers moeten de procesvereisten van de productielijn, het budget, de onderhoudsmogelijkheden en de veiligheidsbehoeften uitgebreid afwegen bij het selecteren van een model. Indien nodig kunnen ze apparatuurfabrikanten raadplegen voor specifieke vergelijkingen en verificatie door middel van testen ter plaatse.
