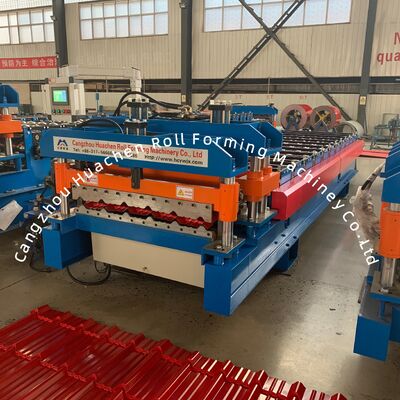

5,5 kW Hoge Snelheid Geglazuurde Tegelrolvormmachine met 12 Stations voor Dakpanproductie

1set
MOQ
5,5 kW Hoge Snelheid Geglazuurde Tegelrolvormmachine met 12 Stations voor Dakpanproductie
Kenmerken Galerij Productomschrijving Verzoek om een Citaat
Kenmerken
Specificaties
Material Type: PPGI/GI
Material Thickness: 0.3-0.6mm
Material Width: 1220mm
Roller Stations: 12Stations
Roller & Shaft Material: 45# Steel Quenching and Plating
Diameter of Shaft: Φ70mm
Cutter Material: CR12
Drive Type: Chain Drive
Speed: 4m/min
Total Power: 5.5+5.5KW
Voltage: 380V 50Hz 3Phases(can be customized)
Markeren:

Rolvormen Apparatuur

,

Koud walsen vormmachine
Basis informatie
Plaats van herkomst: China
Merknaam: HC
Certificering: CE
Modelnummer: HC28-200-1000
Betalen & Verzenden Algemene voorwaarden
Verpakking Details: De hoofdrolvormmachine en decoiler zijn naaktverpakking, het PLC-besturingssysteem en de motorpomp z
Levertijd: 25-30 dagen
Betalingscondities: L/C, T/T
Levering vermogen: 20 sets / Maand
Productomschrijving
5.5kW glazen tegelvormmachine - High Speed Roof Tile Manufacturing Machine

5.5 kW servomotor met glazen tegelrolvormende machine met een hoge snelheid van 4 m/min

Belangrijkste technische parameters
Parameter Specificatie
Materiaaltype PPGI/GI
Dikte 0.3-0.6 mm
Breedte 1220 mm
Rollers 12 stations
Materiaal van de rol en de as 45# Verdoofing en bekleding van staal
Diameter van de as Φ70 mm
Materiaal van de snijmachine CR12
Strijdtype Keten aandrijving
Versnelling 4 m/min
Totaal vermogen 5.5+5.5KW
Spanning 380V 50Hz 3fasen (kan aangepast worden)
Component en technische parameters
Component Beschrijving
5T Handmatige ontvouwmachine 5,5 kW Hoge Snelheid Geglazuurde Tegelrolvormmachine met 12 Stations voor Dakpanproductie 0

Draagvermogen: 5T. Innendiameter: 470-530mm (instelbaar). Uitgerust met een remtoestel om schade aan de machine door botsing tijdens de werking te voorkomen.
Voedingstafel en voorsnijmachine 5,5 kW Hoge Snelheid Geglazuurde Tegelrolvormmachine met 12 Stations voor Dakpanproductie 1

Gids rollen in de juiste positie voor het vormen van rollen.
Schacht en rol 5,5 kW Hoge Snelheid Geglazuurde Tegelrolvormmachine met 12 Stations voor Dakpanproductie 2

Verwerkte rollen zijn glad, hard, roestvrij en zullen de platen niet krabben tijdens het gebruik.
Hydraulisch pompstation 5,5 kW Hoge Snelheid Geglazuurde Tegelrolvormmachine met 12 Stations voor Dakpanproductie 3

Vervaardiging van elektrische kleppen, elektrische kleppen, elektrische kleppen, elektrische kleppen, elektrische kleppen, elektrische kleppen, elektrische kleppen, elektrische kleppen, elektrische kleppen, elektrische kleppen, elektrische kleppen, elektrische kleppen, elektrische kleppen, elektrische kleppen, elektrische kleppen, elektrische kleppen, elektrische kleppen, elektrische kleppen, elektrische kleppen, elektrische kleppen, elektrische kleppen, elektrische kleppen, elektrische kleppen, elektrische kleppen, elektrische kleppen, elektrische kleppen, elektrische kleppen, elektrische kleppen, elektrische kleppen, elektrische kleppen, elektrische kleppen, elektrische kleppen, elektrische kleppen, elektrische kleppen, elektrische kleppen, elektrische kleppen, elektrische kleppen, elektrische kleppen, elektrische kleppen, elektrische kleppen, elektrische kleppen, elektrische kleppen, elektrische kleppen, elektrische kleppen, elektrische kleppen, elektrische kleppen, elektrische kleppen, elektrische kleppen, elektrische kleppen, elektrische kleppen, elektr
Touchscreen bedieningskast 5,5 kW Hoge Snelheid Geglazuurde Tegelrolvormmachine met 12 Stations voor Dakpanproductie 4

Automatische en handmatige modus: instellen van lengte en hoeveelheid op het touchscreen. Eenvoudig en eenvoudig te bedienen systeem. Elektrische componenten: VFD (Delta), circuitbreaker (Delixi),Contactor (Delixi), Relay (Xinling), PLC (Delta), Transformer (Delixi).
Drukgedeelte en snijmachine 5,5 kW Hoge Snelheid Geglazuurde Tegelrolvormmachine met 12 Stations voor Dakpanproductie 5

Blad- en persvormmateriaal: CR12 Met hoge sterkte, uitstekende hardheid en superieure slijtvastheid.
Outputtabel 5,5 kW Hoge Snelheid Geglazuurde Tegelrolvormmachine met 12 Stations voor Dakpanproductie 6

Verzamelt gevormde producten. Uitgerust met rollen om de verzending van het product zonder krassen te vergemakkelijken.
Inbegrepen reserveonderdelen
Deel Hoeveelheid
Kettingen 2 sets
Solenoïde klep 1 set
Reisschakelaar 2 sets
Open-end sleutels 2 sets
Hexagonale sleutel 2 sets
Teller 1 set
Schakel 2 sets
Oliezegels 1 set
Installatierichtlijnen

Belangrijk:De in de tegelpers gebruikte malen vereisen één bovenste malen en zes onderste malen van dezelfde grootte.

Installatieprocedure:

  • Installeer eerst bovenste en onderste vormen - onderste vorm bevestigingen rechtstreeks op de zeshoekige wiel werktafel
  • Bovenvorm installeert op het onderoppervlak van de glijbaan met de juiste dikte plaat
  • Zorg voor een gelijkmatige kloof rond alle vier de zijden wanneer de bovenste en onderste vormen gesloten zijn
  • Afstand tussen bovenste en onderste malen moet gelijk zijn aan de vereiste dikte
  • Gebruik bovenstaand model als referentie voor indexering van de werkbank
  • Installeer de resterende vijf onderste vormen
  • Begin met het persen nadat alle vormen zijn geïnstalleerd

Checklijst voor de operatie:

  • Controleer alle verbindingen op stevigheid.
  • Controleer of de boules en moeren vastzitten
  • Vull links en rechts onderstel met smeerolie
  • Voer de test uit en observeer de prestaties van trillingen, geluid en olievensters
  • Zorg ervoor dat alle bewegende onderdelen goed coördineren
  • Installeer alleen na succesvolle test

Veiligheidswaarschuwing:Bij het installeren van de mal moet u altijd de stroom afsnijden en handmatig de motorgordel of het grote versnellingsapparaat verplaatsen naar de plaats van de werktafel.Verhef het voertuig naar het hoogste punt en gebruik een ondersteunend voorwerp tussen tafel en glijbaan onderoppervlak om ongevallen te voorkomen als gevolg van natuurlijke val van de anti-glijstoel.

5,5 kW Hoge Snelheid Geglazuurde Tegelrolvormmachine met 12 Stations voor Dakpanproductie 7 5,5 kW Hoge Snelheid Geglazuurde Tegelrolvormmachine met 12 Stations voor Dakpanproductie 8
