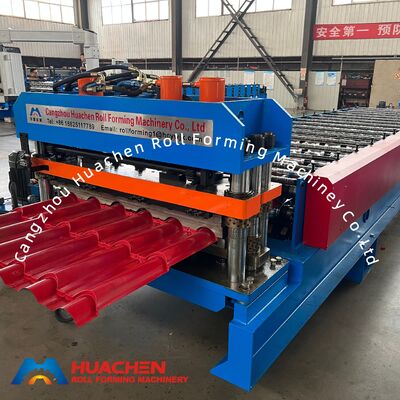

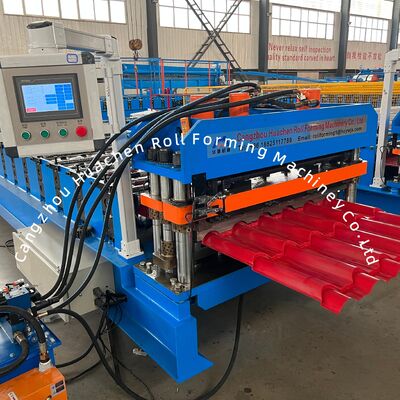

1200mm Materiaalbreedte 18 Rollen Geglazuurde Tegelrolvormmachine met 5,5KW Vermogen voor PPGI/GI Dakpannen

1set
MOQ
1200mm Materiaalbreedte 18 Rollen Geglazuurde Tegelrolvormmachine met 5,5KW Vermogen voor PPGI/GI Dakpannen
Kenmerken Galerij Productomschrijving Verzoek om een Citaat
Kenmerken
Specificaties
Material Type: PPGI/GI
Material Thickness: 0.3-0.6mm
Material Width: 1200mm
Rolller Stations: 15Stations
Roller & Shaft Material: 45# Steel Quenching and Plating
Diameter of Shaft: Φ70mm
Cutter Material: CR12
Drive Type: Chain Drive
Speed: 4m/min
Total Power: 5.5+5.5KW
Voltage: 380V 50Hz 3Phases
Markeren:

Rolvormen Apparatuur

,

Koud walsen vormmachine
Basis informatie
Plaats van herkomst: China
Merknaam: HC
Certificering: CE
Modelnummer: HC 30 - 190 - 950
Betalen & Verzenden Algemene voorwaarden
Verpakking Details: De hoofdrolvormmachine en decoiler zijn naaktverpakking, het PLC-besturingssysteem en de motorpomp z
Levertijd: 25-30 dagen
Betalingscondities: L/C, T/T
Levering vermogen: 20 sets / Maand
Productomschrijving

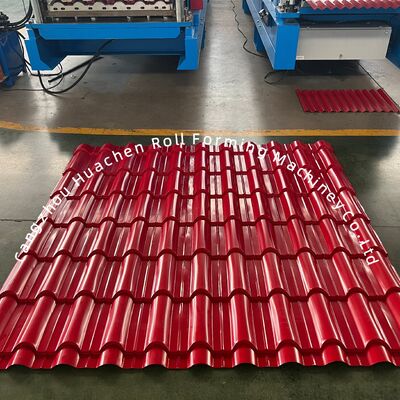

PPGI/GI-machine voor het vervaardigen van daktegels - materiaalbreedte 1200 mm, 18 rollen
Rib 40 MM Gelaste tegel rollen vormen machine materiaal Breedte 1220 mm voor PPGI en GI materialen.
Belangrijkste technische parameters
Parameter Specificatie
Materiaaltype PPGI/GI
Dikte 0.3-0.6 mm
Breedte 1200 mm
Rollers 15Stations
Materiaal van de rol en de as 45# Verdoofing en bekleding van staal
Diameter van de as Φ70 mm
Materiaal van de snijmachine CR12
Strijdtype Keten aandrijving
Versnelling 4 m/min
Totaal vermogen 5.5+5.5KW
Spanning 380V 50Hz 3fasen (kan aangepast worden)
Component en technische parameters
1200mm Materiaalbreedte 18 Rollen Geglazuurde Tegelrolvormmachine met 5,5KW Vermogen voor PPGI/GI Dakpannen 0
5T Handmatige ontvouwmachine

Dit deel wordt gebruikt om de spoel te ondersteunen en de spoel te laten draaien.Uitgerust met een reminrichting om schade aan de machine door botsing tijdens het gebruik te voorkomen.

1200mm Materiaalbreedte 18 Rollen Geglazuurde Tegelrolvormmachine met 5,5KW Vermogen voor PPGI/GI Dakpannen 1
Voedingstafel en voorsnijmachine

De spoel wordt in de juiste positie geleid voor de rollenvorming, inclusief een hand-pull-snijapparaat voor voorsnijden bij kleur- of dikteverandering.

1200mm Materiaalbreedte 18 Rollen Geglazuurde Tegelrolvormmachine met 5,5KW Vermogen voor PPGI/GI Dakpannen 2
Schacht en rol

Verwerkte rollen zijn glad, hard, roestvrij en schrapen de platen niet tijdens het gebruik.

1200mm Materiaalbreedte 18 Rollen Geglazuurde Tegelrolvormmachine met 5,5KW Vermogen voor PPGI/GI Dakpannen 3
Hydraulisch pompstation

Vervolgens wordt de klep voor het snijden aangedreven. Gebruikt 46# hydraulische olie.

1200mm Materiaalbreedte 18 Rollen Geglazuurde Tegelrolvormmachine met 5,5KW Vermogen voor PPGI/GI Dakpannen 4
Touchscreen bedieningskast

Automatische en handmatige modus: instellen van lengte en hoeveelheid op het touchscreen.

Merken van elektrische componenten:

  • VFD: Delta
  • Circuit breaker: Delixi
  • Contactpersoon: Delixi
  • Relais: Xinling
  • PLC: Delta
  • Transformer: Delixi
1200mm Materiaalbreedte 18 Rollen Geglazuurde Tegelrolvormmachine met 5,5KW Vermogen voor PPGI/GI Dakpannen 5
Drukgedeelte en snijmachine

Blad- en persvormmateriaal: CR12 Met hoge sterkte, uitstekende hardheid en superieure slijtvastheid.

1200mm Materiaalbreedte 18 Rollen Geglazuurde Tegelrolvormmachine met 5,5KW Vermogen voor PPGI/GI Dakpannen 6
Outputtabel

Gebruikt voor het verzamelen van gevormde producten.

Spareonderdelen
Ketens: 2 sets
Solenoïde klep: 1 set
Reisschakelaar: 2 sets
Open sleutels: 2 sets
Hexagonale sleutel: 2 sets
Teller: 1 set
Sleutel: 2 sets
Oliezegels: 1 set
Automatische bediening
  • De omvormer regelt de positieve en negatieve gang van de gastheer met snelheid die wordt gecontroleerd door een high-speed/low-speed-schakelaar.
  • Oliepompschakelaar regelt start/stop van de oliepomp. Automatisch begint druk te geven aan het hydraulisch systeem.
  • Voordat de werking wordt gestart, moet de oliepomp worden ingeschakeld om de druk van het hydraulische systeem te verhogen.
  • Na het starten van de oliepomp moet u controleren of de rijdingsrichting van de pomp overeenkomt met de richting van de pijl. Zo niet, vervang dan een van de drie fasen in de pompmotor.
  • Als de knoppen niet reageren, controleert u het olieniveau van de hydraulische machine en voegt u indien nodig olie toe.
Technische ondersteuning en probleemoplossing
Problemen met het meten van de pulslengte

Als de instelling onveranderd blijft, moet de geproduceerde plaatformaat gelijk zijn.

Als de plaatgroottes verschillen:

  • Controleer of de rekenwielen goed zijn geïnstalleerd, glijden of hangen
  • Als er geen problemen zijn gevonden, kan de teller beschadigd zijn - test door de teller 10 keer handmatig te draaien en de waarde te registreren
Storting van de automatische snijmachine
  • Controleer of het oliepompfilter verstopt is
  • Controleer of de oliepomp en de motorverbindingssleutels beschadigd zijn
  • Controleer de magnetoventil op kleverigheid en richtingsproblemen
Snijmachine Snijfoutenoplossingen

Het mes blijft zakken met de pomp geblokkeerd.

  • Controleer ondergrensregeling of schakelaarschade
  • Solenoïde klep vast - schakelen van de pomp, druk op de snijknop tot klik geluid, dan draai op de pomp om het mes te verhogen

Het mes blijft omhoog gaan met de pomp geblokkeerd.

  • Controleer de bovengrensregeling of schakelaarschade
  • Verifieer verbindingen K1 en K2
  • Solenoïde klep vast - schakelen van de pomp, druk op de snijknop tot klik geluid, dan draai op de pomp om het mes te verhogen
1200mm Materiaalbreedte 18 Rollen Geglazuurde Tegelrolvormmachine met 5,5KW Vermogen voor PPGI/GI Dakpannen 7 1200mm Materiaalbreedte 18 Rollen Geglazuurde Tegelrolvormmachine met 5,5KW Vermogen voor PPGI/GI Dakpannen 8
