Professionele productie van rolvormmachines voor gekleurde stalen enkellaagse dakpanelen

Belangrijkste technische parameters

Productoverzicht

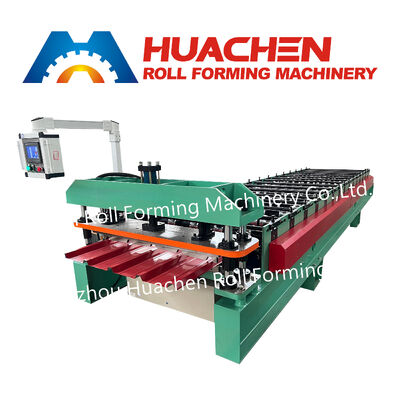

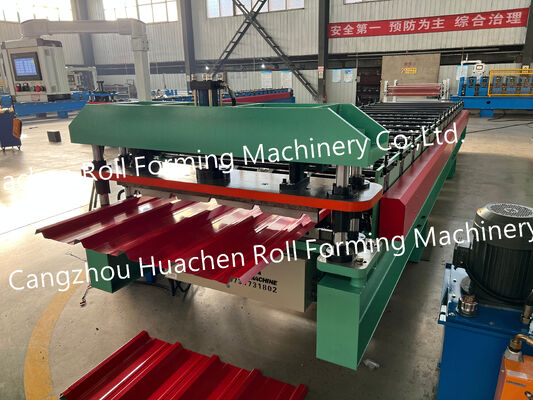

De Wall Panel Roll Forming Machine is een zeer efficiënte industriële oplossing die is ontworpen voor de productie van wandpanelen die worden gebruikt in verschillende bouwtoepassingen.Deze robuuste apparatuur levert consistente precisie en snelheid, waardoor het ideaal is voor grootschalige productiefaciliteiten die hoogwaardige bouwmaterialen willen produceren.

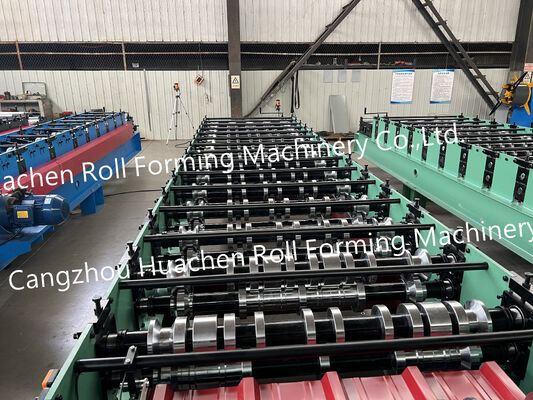

15-Stationsvormingssysteem

De machine bevat:15 rollenstationsElk station neemt deel aan het progressieve vormproces terwijl het stalen plaat continu door de machine beweegt.

Het aantal rollenstations is een belangrijke uitrustingsspecificatie bij de keuze van een rollenvormende machine, met name voor projecten waarvoor een specifiek dakprofiel vereist is.

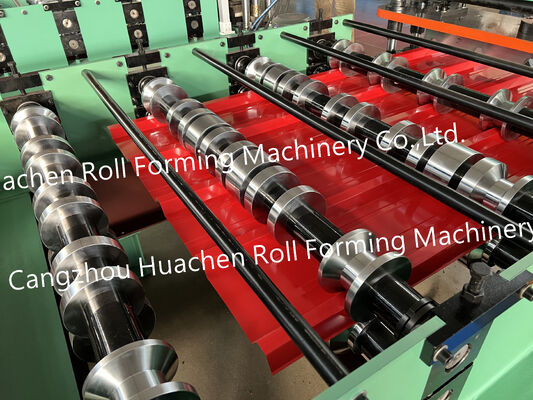

45# Rollers en assen van staal

Zowel de rollen als de assen gebruiken45# staalDe rollen en assen worden eveneens behandeld door middel vanafzuigen en bekleden.

De diameter van de as isΦ70 mm, die een duidelijk gedefinieerde dimensionale specificatie voor de vormstructuur van de machine biedt.

15 ‰ 20 m/min Vormsnelheid

De machine heeft een gespecificeerde vormsnelheid van15 ̊20 m/min.

Dit cijfer kan als referentie worden gebruikt bij de planning van de productiecapaciteit en bij de vergelijking van de verschillende kleuren van rollenvormende machines voor stalen tegels.De werkelijke bedrijfsomstandigheden kunnen afhangen van het productprofiel, materialspecificaties en productieopstelling.

Kettendrijftransmissie

Eenketen aandrijfsysteemwordt gebruikt voor de machine-transmissie.

Het aandrijftype maakt deel uit van de mechanische configuratie van de machine en moet samen met de rollenstations, de asdimensies, de vormsnelheid,en andere technische specificaties bij de selectie van apparatuur.

CR12 snijstelsel

De machine is uitgerust met een snij­systeem met behulp vanMateriaal voor CR12-snijmachines.

Het snijmateriaal is een van de belangrijkste specificaties van het snijgedeelte en kan worden opgenomen in technische vergelijkingen tussen verschillende dakrollenvormende machines.

Elektrische opstelling

De machine is geconfigureerd metTotaal vermogen 4+4 kWen vereist380 V / 50 Hz / 3-fasestroomvoorziening.

De elektrische eisen moeten vóór de installatie worden bevestigd om ervoor te zorgen dat de beschikbare voeding op de productielocatie compatibel is met de machineconfiguratie.

Toepassing

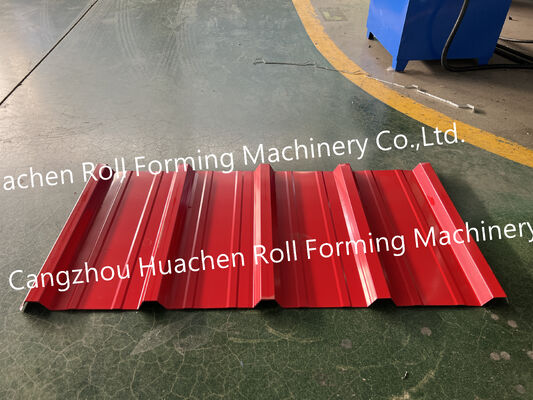

De15-station kleur stalen tegel rollen vormmachineis bestemd voor de continue productie van kleuren daktegelprofielen van staal.

Typische toepassingen kunnen zijn:

• Vervaardiging van kleurplaten van staal
• Vervaardiging van metalen dakprofielen
• Productie van dakbedekkingsmateriaal van staal
• Vervaardiging van dakplaten
• Productie van dakprofielen

De eindconfiguratie van de machine moet worden afgestemd op het vereiste dakprofiel en de materiaalspecificaties.

Sleutelconfiguratie

De belangrijkste technische configuratie van deze rollenvormmachine omvat:

• 15 rollenstations
• Rollers en assen van staal
• Verwijderings- en plattebehandeling
• Φ70 mm asdiameter
• Materiaal voor CR12-snijmachines
• Transmissie met keten aandrijving
• 15 ∼ 20 m/min vormsnelheid
• Totaal vermogen 4+4 kW
• 380 V / 50 Hz / driefasige voeding

Deze meetbare specificaties bieden kopers een duidelijke technische referentie wanneer zij eenKleurstaal tegel rollen vormen machinevoor hun productiebehoeften.
