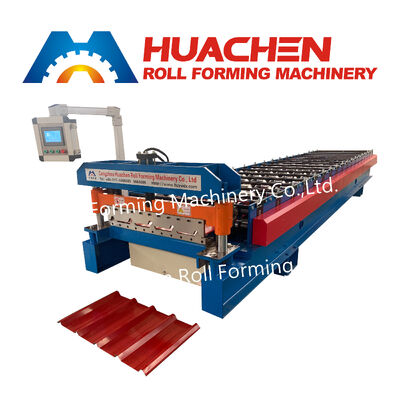

Een machine voor het vervaardigen van metalen dakpanelen voor de productie van tegelvormige golvende dakpanelen door rollen

Belangrijkste Technische Parameters

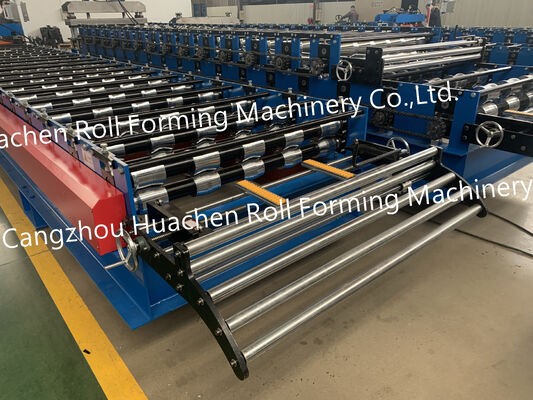

Progressieve Profielvorming

De machine gebruikt 18 rolstations om het vormproces in opeenvolgende fasen uit te voeren. In plaats van het dakbedekkingsmateriaal in één enkele bewerking te vormen, passeert het plaatwerk geleidelijk door de rolsectie om het vereiste profiel te ontwikkelen.

Het aantal vormstations is daarom een van de belangrijkste specificaties om te controleren bij het matchen van een profielwalsmachine met een bepaald ontwerp voor gekleurde stalen dakpannen.

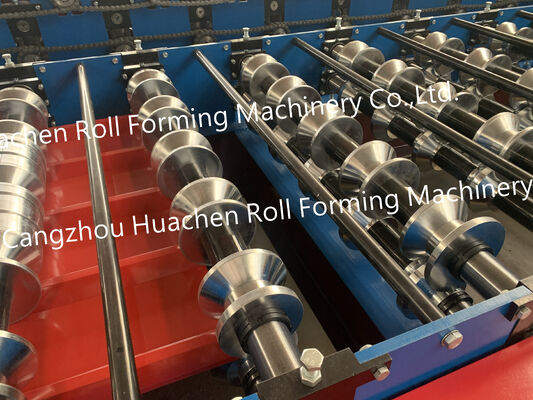

Specificaties Rol en As

De vormcomponenten gebruiken 45# staal voor zowel rollen als assen. De gespecificeerde materiaalbehandeling omvat harding en beplating.

Een Φ70 mm asdiameter is voorzien voor het vormsysteem. Deze details geven kopers specifieke mechanische parameters om te overwegen bij het beoordelen van de constructie en configuratie van de apparatuur.

Productiesnelheid

De machine heeft een gespecificeerde vormsnelheid van 15–20 m/min.

Voor productieplanning kan dit cijfer worden gebruikt als referentie voor de vormsnelheid van de machine. Het werkelijke operationele resultaat moet worden geëvalueerd in relatie tot het dakprofiel, de grondstof en andere productieomstandigheden.

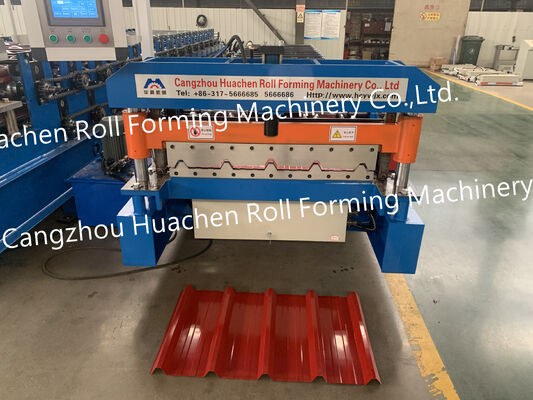

Snijden en Transmissie

De machine combineert een CR12 snijder met een kettingaandrijving transmissiesysteem.

Het materiaal van de snijder en de aandrijfmethode zijn aparte elementen van de apparatuurconfiguratie. Bij het vergelijken van verschillende profielwalsmachines voor gekleurde stalen dakpannen, kunnen deze specificaties samen met het aantal rolstations en de asafmetingen worden beoordeeld.

Stroomvereisten

De machine is gespecificeerd met 4+4 kW totaal vermogen en een 380 V / 50 Hz / 3-Fasen elektrische configuratie.

De stroomvoorziening moet worden gecontroleerd aan de hand van de elektrische omstandigheden op de beoogde installatieplaats voordat de machine in gebruik wordt genomen.

Geschikte Productietoepassingen

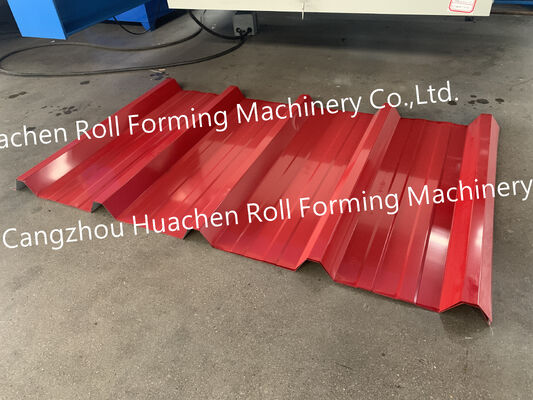

Deze apparatuur is bedoeld voor het vormen van profielen voor gekleurde stalen dakpannen en metalen dakbedekking. De continue profielwalsconfiguratie kan worden gebruikt in de productie van dakbedekkingsmaterialen waarbij het vereiste profiel overeenkomt met de vormingsopstelling van de machine.

Veelvoorkomende toepassingscategorieën zijn:

• Productie van gekleurde stalen dakpannen
• Productie van metalen dakprofielen
• Verwerking van stalen dakbedekkingsmaterialen
• Continue vorming van dakprofielen
• Productie van dakpanelen

Wat kopers moeten controleren voor het bestellen

Bij het selecteren van een 18-Station Kleur Staal Tegel Profielwalsmachine, moeten kopers eerst het vereiste afgewerkte profiel bevestigen en vervolgens de technische configuratie van de machine beoordelen.

Belangrijke punten zijn onder meer de 18-station vormsectie, 45# staal rol- en asmateriaal, Φ70 mm asdiameter, CR12 snijder, kettingaandrijving, 15–20 m/min vormsnelheid, 4+4 kW vermogen en 380 V / 50 Hz / 3-Fasen elektrische voeding.

Het vooraf bevestigen van deze specificaties helpt ervoor te zorgen dat de geselecteerde apparatuur overeenkomt met het beoogde dakprofiel en de productieopstelling.
