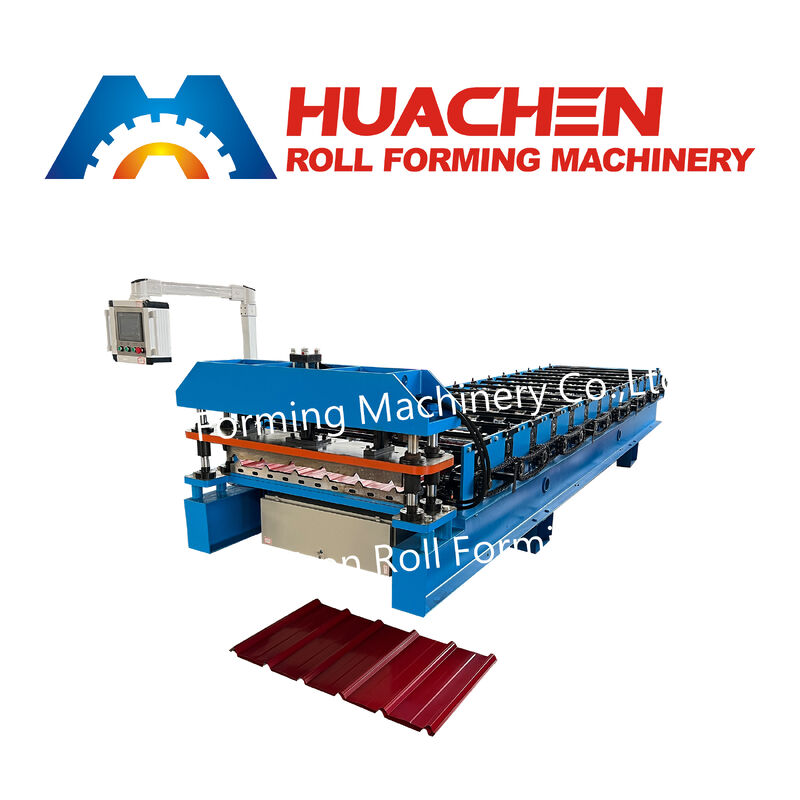

Trapeziumvormige dakpanrolvormmachine Staande naaddakrollen

Belangrijkste Technische Parameters

Productoverzicht

De Wandpaneel Roll Forming Machine is een zeer efficiënte industriële oplossing, ontworpen voor de productie van wandpanelen die worden gebruikt in diverse bouwtoepassingen. Deze robuuste apparatuur levert consistente precisie en snelheid, waardoor het ideaal is voor grootschalige productiefaciliteiten die hoogwaardige bouwmaterialen willen produceren.

Configuratie Vormingsstations

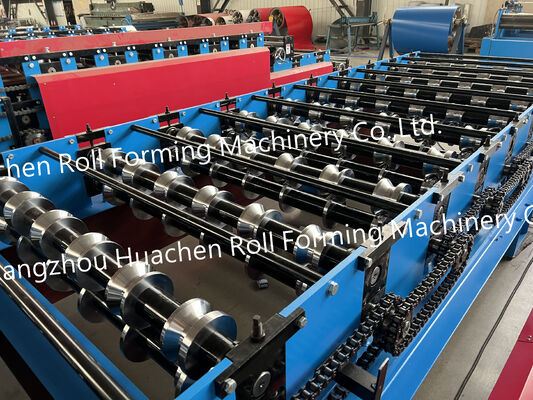

De 14 rolstations vormen het hoofdgedeelte van de machine. Het dakplaat wordt sequentieel door de stations geleid, waarbij het profiel geleidelijk tijdens het proces wordt gevormd.

Voor de selectie van apparatuur moet het aantal stations worden afgestemd op het specifieke dakprofiel en niet als een op zichzelf staande specificatie worden beschouwd.

Details Rol, As en Behandeling

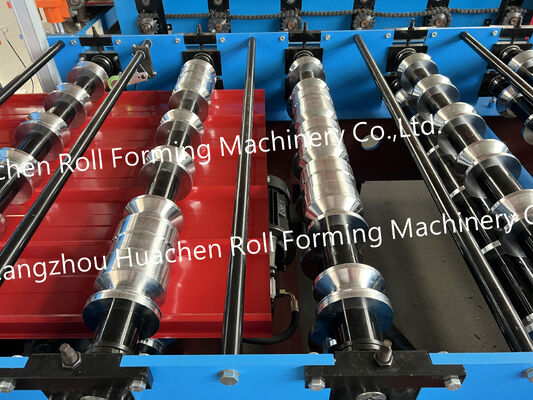

De machine gebruikt 45# staal voor zijn rollen en assen. De geleverde specificatie identificeert ook harding en plating als de behandeling die op deze componenten wordt toegepast.

De asdiameter is Φ70 mm, wat kopers een specifieke dimensionale referentie geeft bij het beoordelen van de mechanische constructie van het vormingsgedeelte.

Transmissie en Snijregeling

Een kettingaandrijving wordt gebruikt voor het transmissiesysteem van de machine.

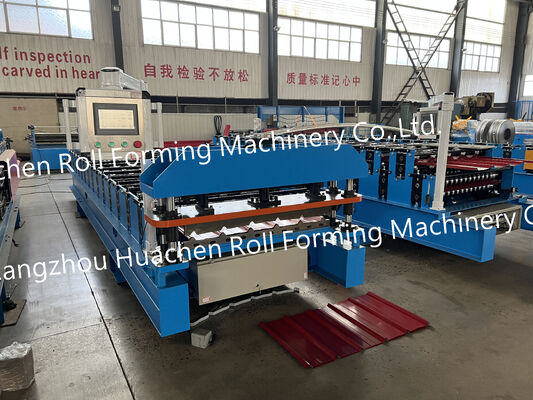

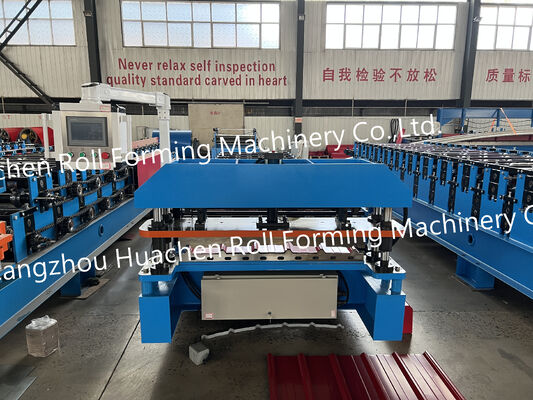

Voor het snijden is de machine uitgerust met een CR12 snijder. Deze twee specificaties maken deel uit van de basis mechanische configuratie van de machine en kunnen worden beoordeeld bij het vergelijken van verschillende kleurenpaneel-vormmachines.

Vormingssnelheid

De gespecificeerde vormingssnelheid is 15–20 m/min.

Deze waarde biedt een meetbare referentie voor productieplanning en apparatuurvergelijking. De werkelijke productiesituatie kan afhangen van factoren zoals het geselecteerde dakprofiel, grondstof en bedrijfsomstandigheden.

Stroomvoorziening

De machine heeft een opgegeven totaal vermogen van 4+4 kW en is ontworpen voor een 380 V / 50 Hz / 3-Fase elektrische voeding.

De elektrische omstandigheden op de installatieplaats moeten worden bevestigd voordat de apparatuur wordt besteld en in gebruik wordt genomen.

Productie Toepassingen

Deze 14-Station Kleurenpaneel Roll Forming Machine is bedoeld voor de continue vorming van kleurenpaneel dakprofielen.

Het kan worden overwogen voor toepassingen zoals:

• Productie van kleurenpaneel dakpannen
• Productie van metalen dakprofielen
• Vorming van stalen dakplaten
• Verwerking van dakmaterialen
• Productie van bouwprofielen voor daken

De uiteindelijke machineconfiguratie moet overeenkomen met het vereiste afgewerkte profiel en de materiaalspecificaties.

Belangrijkste Parameters voor Machine Evaluatie

Bij het vergelijken van roll forming machines kunnen kopers de volgende meetbare specificaties als uitgangspunt gebruiken:

14 rolstations definiëren het vormingsgedeelte, terwijl de Φ70 mm as en 45# stalen rol- en asconstructie belangrijke mechanische componenten beschrijven. De machine specificeert ook een CR12 snijder, kettingaandrijving, en een vormingssnelheid van 15–20 m/min.

Voor installatieplanning is de machine gespecificeerd met 4+4 kW totaal vermogen en een 380 V / 50 Hz / 3-Fase stroomvoorziening.

Deze parameters bieden een technische basis om te controleren of de machineconfiguratie voldoet aan de eisen van een specifiek productieproject voor kleurenpaneel dakpannen.
