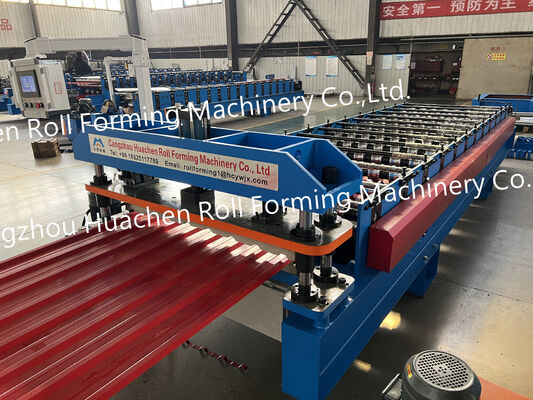

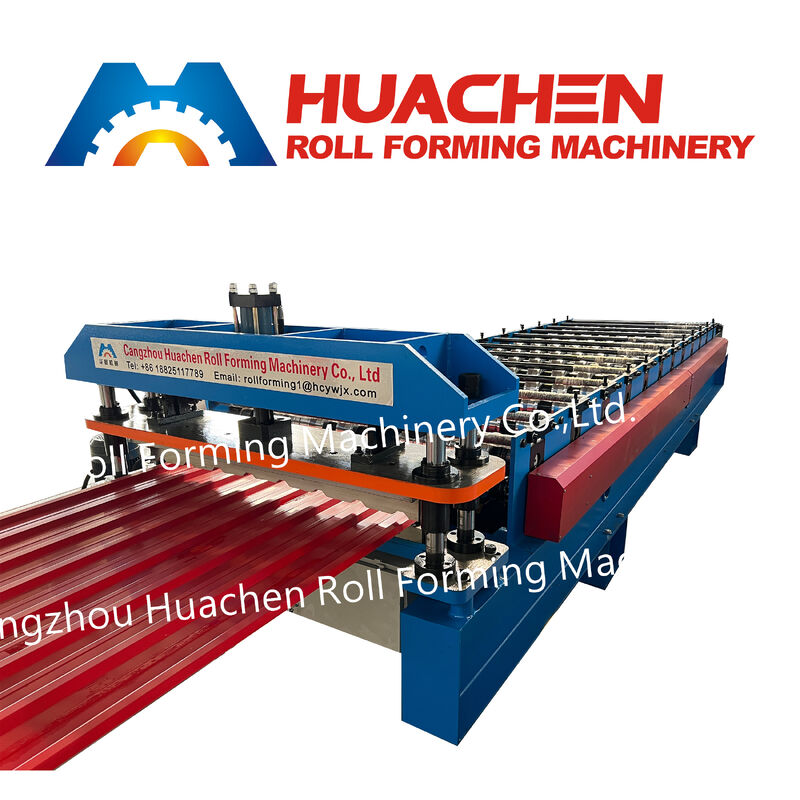

Eenlaagse dakprofielvormmachine / stapelplaatvormmachine

Belangrijkste Technische Parameters

Productoverzicht

De Wandpaneel Rolvormmachine is een zeer efficiënte industriële oplossing, ontworpen voor de productie van wandpanelen die worden gebruikt in diverse bouwtoepassingen. De 12-Station Kleurstaal Dakpan Rolvormmachine is een continue vormoplossing, ontworpen voor de productie van kleurstalen dakpanprofielen. De machine maakt gebruik van een 12-station rolopstelling, waarbij het materiaal door meerdere vormingsstappen wordt geleid om de vereiste profielvorm te verkrijgen.

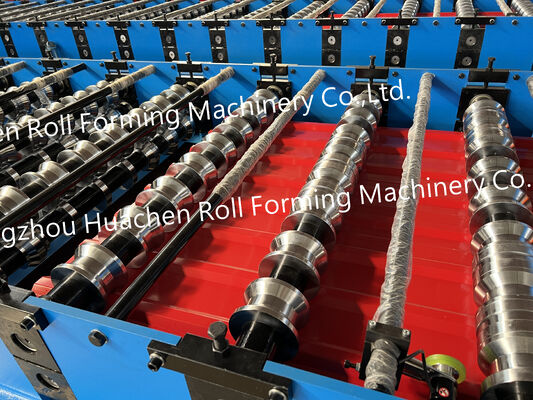

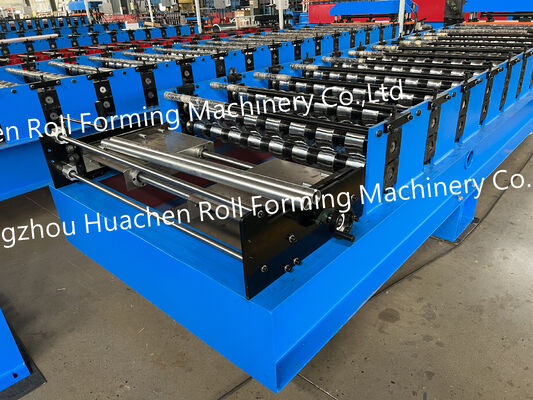

12-Station Rolvormsysteem

De machine is ontworpen met 12 rolstations in de vormingssectie. Elk station werkt als onderdeel van het continue vormproces, waarbij het staalmateriaal door een progressieve vormingsroute wordt geleid.

Het aantal rolstations is een van de belangrijkste configuratiefactoren bij het selecteren van een rolvormmachine voor een specifiek dakprofiel.

Roller en As Configuratie

De rollen en assen gebruiken 45# staal als gespecificeerd materiaal en worden behandeld met hardings- en beplatingbehandeling.

Het vormsysteem is geconfigureerd met een Φ70 mm asdiameter, wat een duidelijke structurele specificatie biedt voor de machinecomponenten.

Transmissie en Snijcomponenten

De apparatuur maakt gebruik van een kettingaandrijfsysteem voor de transmissie.

De snijsectie is uitgerust met een CR12 snijder. Deze componenten vertegenwoordigen belangrijke onderdelen van de machineconfiguratie en moeten samen met het vereiste productieprofiel worden overwogen.

Productiesnelheid en Elektrische Specificatie

De machine werkt met een gespecificeerde snelheid van 15–20 m/min.

Het totale stroomverbruik is 4+4 kW, met een elektrische voeding specificatie van 380 V / 50 Hz / 3 Fasen. Gebruikers moeten de beschikbare elektrische omstandigheden op de installatieplaats bevestigen vóór ingebruikname.

Toepassing

De 12-Station Kleurstaal Dakpan Rolvormmachine is geschikt voor continue vormtoepassingen met betrekking tot kleurstalen dakpanprofielen.

Veelvoorkomende toepassingsgebieden zijn:

• Productie van kleurstalen dakpannen
• Vervaardiging van metalen dakprofielen
• Vorming van staalplaatprofielen
• Verwerking van dakmaterialen
• Productie van dakprofielen voor gebouwen

De uiteindelijke uitrustingsconfiguratie moet worden geselecteerd op basis van het vereiste profielontwerp en de productievereisten.

Overzicht Technische Configuratie

De belangrijkste configuratie van deze machine omvat:

• 12 rolstations
• 45# stalen rollen en assen
• Harding en beplatingbehandeling
• Φ70 mm asdiameter
• CR12 snijder materiaal
• Kettingaandrijving transmissie
• 15–20 m/min productiesnelheid
• 4+4 kW totaal vermogen
• 380 V / 50 Hz / 3-Fasen stroomvoorziening

Deze specificaties bieden een technische referentie voor kopers die een 12-Station Kleurstaal Dakpan Rolvormmachine evalueren voor de productie van kleurstalen dakprofielen.
