High-quality steel plate roof and wall panel manufacturing machine, met lange levensduur, geschikt voor industriële gebouwbouw.

Belangrijkste technische parameters

Productoverzicht

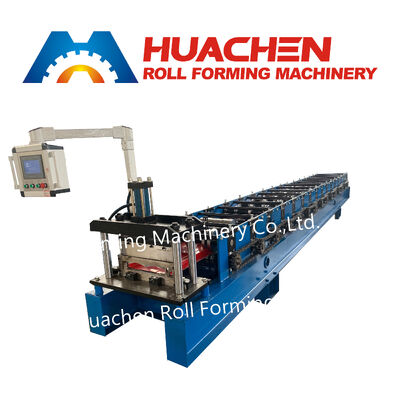

De Wall Panel Roll Forming Machine is een zeer efficiënte industriële oplossing die is ontworpen voor de vervaardiging van wandpanelen die worden gebruikt voor verschillende bouwtoepassingen.16-station kleur stalen tegel rollen vormmachineis ontworpen voor het continu rollen van kleurstaal daktegelprofielen.16 stations rollensysteem, waardoor het metaalplaatje door een reeks progressieve vormingsprocessen gevormd kan worden.

16-Stationsvormende regeling

De machine is geconfigureerd met16 rolstationsTijdens de werking gaat het plaatmateriaal in volgorde door de rolgroepen, waarbij elk station deelneemt aan het progressieve vormproces.

Het aantal vormstations is een belangrijke specificatie bij het selecteren van apparatuur voor verschillende kleuren stalen tegelprofielen.

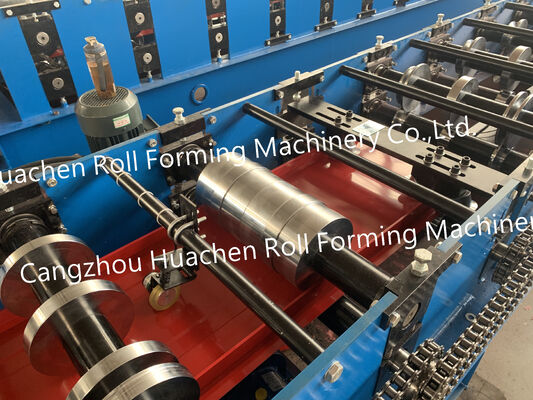

Specificaties voor de rol en de as

De machine gebruikt45# staalvoor zowel rollen als assen.

De componenten worden verwerkt metafzuig- en bekledingsbehandeling, en het vormsysteem neemt eenΦ70 mm asdiameterDeze specificaties bepalen het hoofdmateriaal en de structurele configuratie van de machine.

Kettendrijftransmissie

De apparatuur is voorzien van eenketen aandrijfsysteem.

Deze transmissiemethode maakt deel uit van de mechanische structuur van de machine en kan samen met de vormingsstationshoeveelheid, de asspecificatie,en productiesnelheid bij vergelijking van rollenvormende apparatuur.

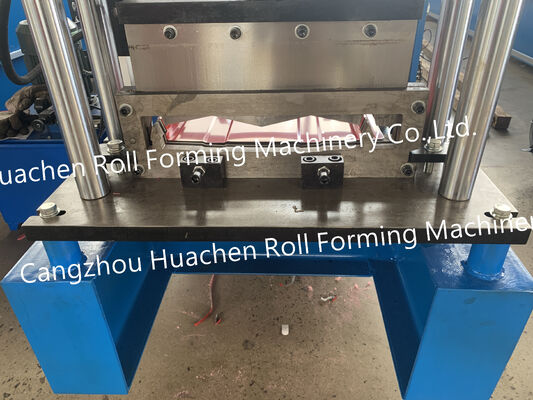

Snijdsysteem

Het snijgedeelte is ingericht met eenCR12-snijmachine.

Het snijmateriaal is een van de technische specificaties van de machine en moet worden beoordeeld volgens de eisen van het afgewerkte kleurstaaltegelprofiel.

Productiesnelheid en energiebehoeften

De machine heeft een gespecificeerde werkingssnelheid van15 ̊20 m/min.

Het totale vermogen is:4+4 kW, en de vereiste elektriciteitsvoorziening is380 V / 50 Hz / 3 fasenDe installatieomgeving moet voor de werking van de machine een overeenkomstige voedingsvoorziening bieden.

Toepassing

De16-station kleur stalen tegel rollen vormmachineis bestemd voor de continue productie van kleuren daktegelprofielen van staal.

Typische toepassingen zijn:

• Vervaardiging van kleurplaten van staal
• Metalen dakprofielen vormen
• Vervaardiging van profielen van staalplaten
• Verwerking van daken
• Productie van dakprofielen

De geschikte machineconfiguratie moet worden bevestigd volgens het vereiste productprofiel en de productieomstandigheden.

Overzicht van de belangrijkste configuratie

De machineconfiguratie omvat:

• 16 rolstations
• Rollers en assen van staal
• Verwijderings- en plattebehandeling
• Φ70 mm asdiameter
• CR12-snijmachine
• Ketting aandrijfsysteem
• Productiesnelheid 15 ∼20 m/min
• Totaal vermogen 4+4 kW
• 380 V / 50 Hz / driefasige stroomvoorziening

Deze specificaties vormen een technische referentie voor kopers die een16-station kleur stalen tegel rollen vormmachinevoor continue productie van dakprofielen.
