Automatische trapeziumvormige plaatvormmachine / doosvormige voorbereidingsmachine voor dakpanelen Productielijn voor het persen van metalen dakpannen

Belangrijkste Technische Parameters

Productoverzicht

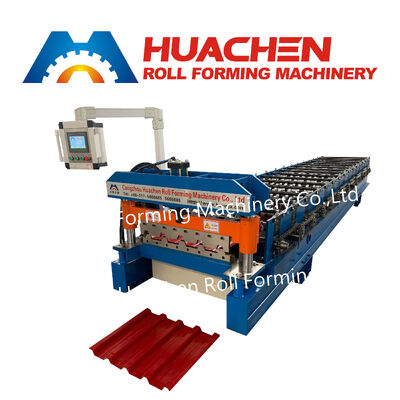

De Muurpaneel Rollenbuigmachine is een zeer efficiënte industriële oplossing, ontworpen voor de productie van muurpanelen die worden gebruikt in diverse bouwtoepassingen. De 16-Station Kleurstaal Platen Rollenbuigmachine is ontworpen voor continue verwerking van kleurstaal dakpanprofielen. De machine is uitgerust met een 16-station rollenbuigunit, waardoor het staalplaat geleidelijk wordt gevormd door een reeks vormingsstappen.

Opstelling Rolstations

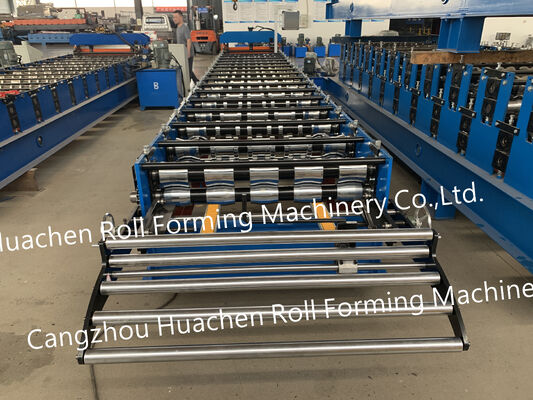

De machine beschikt over een 16-station rollenconfiguratie. Tijdens bedrijf beweegt het materiaal door de vormingssectie en wordt het progressief gevormd door de opgestelde rollen.

Het aantal rolstations vertegenwoordigt een belangrijk onderdeel van de machineopstelling en moet worden afgestemd op het vereiste kleurstaal dakpanprofiel.

Materiaalspecificatie van Rollen en Assen

De rollen en assen zijn gemaakt van 45# staal.

De geleverde specificatie omvat harding en beplating behandeling voor deze componenten. De vormingsstructuur maakt gebruik van een Φ70 mm asdiameter, wat een gedefinieerde parameter biedt voor de mechanische assemblage.

Transmissie- en Snijcomponenten

De machine is uitgerust met een kettingaandrijftransmissiesysteem.

De snijsectie maakt gebruik van een CR12 snijder. Deze specificaties beschrijven de belangrijkste transmissie- en snijconfiguratie van de apparatuur.

Snelheids- en Vermogensconfiguratie

De machinesnelheid is gespecificeerd op 15–20 m/min.

Het totale vermogen is 4+4 kW, en het elektrische systeem is ontworpen voor 380 V / 50 Hz / 3 Fasen.

De installatieplaats moet een compatibele stroomvoorziening bieden volgens deze machinevereisten.

Toepassing

De 16-Station Kleurstaal Platen Rollenbuigmachine is geschikt voor continue vorming van kleurstaal dakpanprofielen.

Mogelijke toepassingsgebieden zijn:

• Productie van kleurstaal dakpannen
• Vorming van dakprofielen
• Verwerking van metaalplaatprofielen
• Productie van dakmaterialen
• Productie van bouwprofielen

De uiteindelijke machineselectie moet gebaseerd zijn op de vereiste profielspecificaties en productievereisten.

Samenvatting Machineconfiguratie

Deze machineconfiguratie omvat:

• 16 rolstations
• 45# stalen rollen en assen
• Harding en beplating behandeling
• Φ70 mm asdiameter
• CR12 snijder materiaal
• Kettingaandrijfsysteem
• 15–20 m/min machinesnelheid
• 4+4 kW totaal vermogen
• 380 V / 50 Hz / 3-Fasen voltage

Deze technische details bieden een referentie voor klanten die een 16-Station Kleurstaal Platen Rollenbuigmachine evalueren voor de productie van kleurstaal dakprofielen.
