Productdetails:
|
| Paneeldikte: | 0,3-0,6 mm | Gegevens motorvermogen: | 4+4 kW |
|---|---|---|---|
| Machinekader: | 350 H-balk | Type snijmethode: | Hydraulisch snijden |
| Machinetype: | Rolvormmachine | Rolmateriaal: | 45# staal |
| Decoiler-type: | Hydraulisch/manDecoileual r | Productiecapaciteit: | 15-20m/min |
Belangrijkste technische parameters
|
Rollers |
18Stations |
|
Materiaal van de rol en de as |
45# Verdoofing en bekleding van staal |
|
Schachtdiameter |
Φ70 mm |
|
Materiaaltype van de cutter |
CR12 |
|
Vorm van de schijf |
Keten aandrijving |
|
Versnellingsgegevens |
15-20 m/min |
|
Totaal vermogen |
4+4 kW |
|
Spanning |
380V 50Hz3fasen |

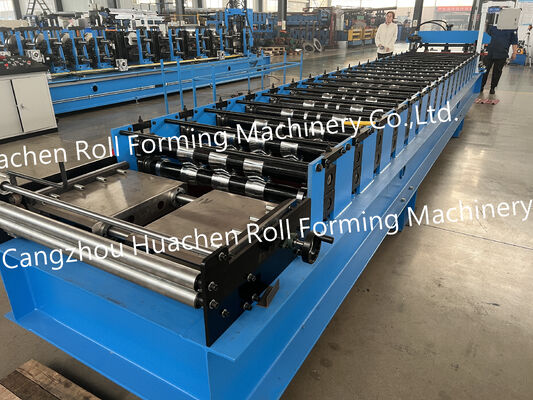

Vormingsstations 18 eenheden
Het vormingsgedeelte bestaat uit 18 rolstations, waar het metaalmateriaal zich in volgorde doorheen beweegt, waardoor geleidelijk het gewenste dakprofiel wordt ontwikkeld.

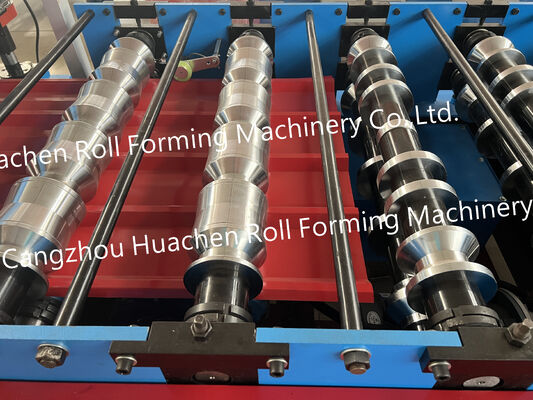

Rollers en schachten 45# staal
De rollen en assen zijn vervaardigd van 45# staal en ondergaan een afzuig- en platingbehandeling.

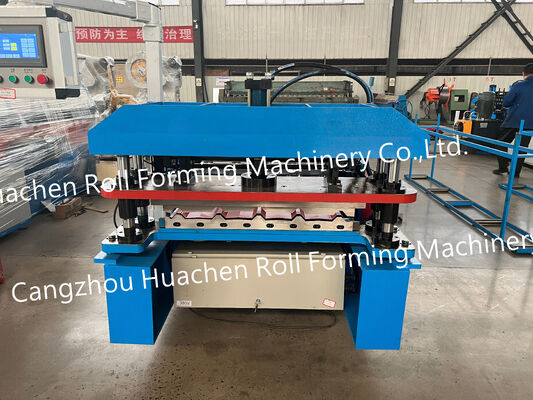

Snijdeenheid CR12
Het snijcomponent maakt gebruik van CR12-materiaal om de gevormde dakplaten te scheiden volgens de productie-lengteinstelling.
Transmissie Chain Drive
De machine heeft een ketting aandrijving als mechanisch krachtoverdracht systeem.
Elektriciteitssysteem 4+4 kW
De totale vermogensconfiguratie is 4+4KW. De gespecificeerde stroomtoevoer is 380V, 50Hz, 3 fasen.
De machine volgt een continue vormvolgorde:
Een metalen spoel wordt in het voedingsgedeelte geplaatst.
Het materiaal reist door de 18 rolstations.
Elke rolfase draagt bij aan het progressieve vormproces.
Het snijapparaat scheidt het gevormde plaatje met de gewenste lengte.
De afgewerkte vellen worden verzameld voor de daaropvolgende behandeling.
Het definitieve dakprofiel wordt bepaald door het voor de machine geselecteerde rollenontwerp.
De machine kan worden gebruikt in de productie van metalen dakbedekking voor verschillende bouwprojecten, afhankelijk van het geconfigureerde profiel:
Daken van fabrieken en werkplaatsen
Industriële gebouwen
Bouw van commercieel vastgoed
Daksystemen voor magazijnen
Landbouwgebouwen
Voor een nauwkeurige selectie van de machine moeten kopers de vereiste tekening van het dakprofiel, de materiaaldikte en de afmetingen van de afgewerkte platen verstrekken.
Is dit een 18-station machine?
Ja, het is uitgerust met 18 roltrapjes.
Wat is de diameter van de as?
De asdiameter is Φ70 mm.
Wat is de gespecificeerde behandeling van de rol en de as?
Het materiaal is 45° staal met afzuig- en bekleding.
Gebruikt de machine een keten?
Ja, ketting aandrijving is het gespecificeerde transmissie type.
Wat is de productiesnelheid?
De gespecificeerde snelheid is 1520 m/min.
Wat is de elektrische configuratie?
Het totale vermogen is 4+4KW, met 380V, 50Hz, 3-fase spanning.

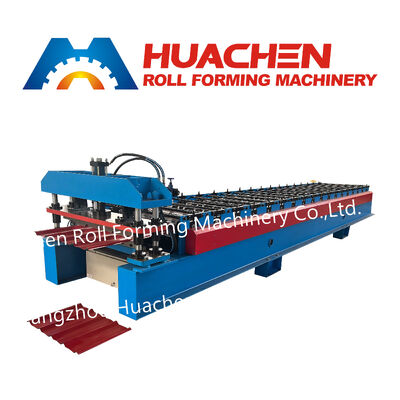

18 Rolstation dakplaat rollen vormmachine
18 stations dakplaat rollen vormmachine met 45 # staal rollen en assen, φ70 mm as diameter, CR12 snijmachine, keten aandrijving, en 15 ‰ 20 m / min productiesnelheid.
