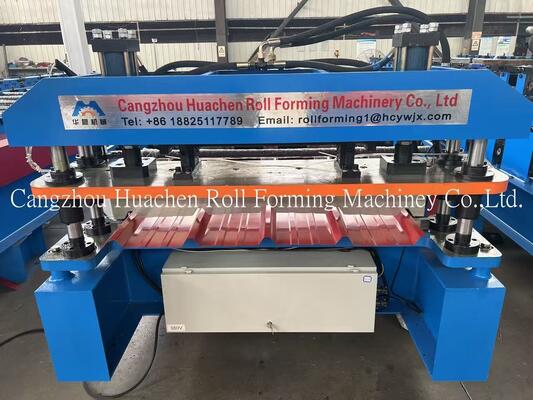

11 stations 15m/min. Snelheid 1200mm Breedte Metcopo Staptegel Dakplaat Rollen Vormmachine Rollen Vormmachine

1set
MOQ
11 stations 15m/min. Snelheid 1200mm Breedte Metcopo Staptegel Dakplaat Rollen Vormmachine Rollen Vormmachine
Kenmerken Galerij Productomschrijving Verzoek om een Citaat
Kenmerken
Specificaties
Materiaalsoort: PPGI/GI
Materiaal dikte: 0,3-0,6 mm
materiële breedte: 1200 mm
Rollerstations: 11Stations
Materiaal van de rol en de as: 45# Verdoofing en plating van staal
Schachtdiameter: Φ70mm
Snijmateriaal: CR12
Aandrijvingstype: kettingaandrijving
Snelheid: 15m/min
Totaal vermogen: 5.5+5.5KW
Spanning: 380v 50Hz 3fasen (kan aangepast worden)
Markeren:

Koud walsen vormmachine

,

Dakpaneel rolvormen machine
Basis informatie
Plaats van herkomst: China
Merknaam: HC
Certificering: CE
Modelnummer: HC28-250-1000
Betalen & Verzenden Algemene voorwaarden
Verpakking Details: De hoofdrolvormmachine en decoiler zijn naaktverpakking, het PLC-besturingssysteem en de motorpomp z
Levertijd: 25-30 dagen
Betalingscondities: L/C, T/T
Levering vermogen: 20 sets / Maand
Productomschrijving
Aluminium Metcopo Step Tile Roof Sheet Roll Forming Line

Deze rollform-apparatuur produceert metcopo stappen van aluminium tegel dakplaten, een nieuw tegelmodel dat verbeterde prestaties biedt in vergelijking met standaard stappen tegel dakplaten.

Overzicht van het systeem

De volledige productielijn met metcopo-stappen van dakplaten bestaat uit een automatische elektrische ontrolmachine van 5 ton, een plaatvergrendelaar, een golfmachine, een hydraulische snijmachine, dragende tafels,en Mitsubishi PLC-controllerMet deze walsmachine kunnen gebruikers metcopo-steptielen van elke lengte produceren.

11 stations 15m/min. Snelheid 1200mm Breedte Metcopo Staptegel Dakplaat Rollen Vormmachine Rollen Vormmachine 0
Technische specificaties
Parameter Specificatie
Materiaaltype PPGI/GI
Dikte 0.3-0.6 mm
Breedte 1200 mm
Rollers 11 Stations
Materiaal van de rol en de as 45# Verdoofing en bekleding van staal
Diameter van de as Φ70 mm
Materiaal van de snijmachine CR12
Strijdtype Keten aandrijving
Versnelling 15-20 m/min
Totaal vermogen 5.5+5.5KW
Spanning 380V 50Hz 3fasen (kan aangepast worden)
Systemcomponenten
  • Onroller
  • Voorzieningen voor het geleiden en instellen van spoelplaten
  • Met film bedekte apparatuur
  • Hoofdgolfsysteem
  • Na-snijapparaat
  • Hydraulische stations voor snijden en stappers
  • PLC-besturingssysteem
  • Ondersteunende tabellen
Detail en specificaties van de onderdelen
Component Beschrijving en specificaties
5T Handmatige ontvouwmachine
11 stations 15m/min. Snelheid 1200mm Breedte Metcopo Staptegel Dakplaat Rollen Vormmachine Rollen Vormmachine 1

Draagvermogen: 5 T. Innerlijke diameter: 470-530 mm (aanpasbaar op vraag).Uitgerust met een reminrichting om schade aan de machine door botsing tijdens het gebruik te voorkomen.
Voedingstafel en voorsnijmachine
11 stations 15m/min. Snelheid 1200mm Breedte Metcopo Staptegel Dakplaat Rollen Vormmachine Rollen Vormmachine 2

Een hand-pull-snijapparaat voor handig voor-snijden bij het veranderen van kleur of dikte.
Schacht en rol
11 stations 15m/min. Snelheid 1200mm Breedte Metcopo Staptegel Dakplaat Rollen Vormmachine Rollen Vormmachine 3

Materiaal: 45# Steel quenching and plating. Verwerkte rollen zijn glad, hard en roestvrij.
Hydraulisch pompstation
11 stations 15m/min. Snelheid 1200mm Breedte Metcopo Staptegel Dakplaat Rollen Vormmachine Rollen Vormmachine 4

De hydraulische tank maakt gebruik van 46# hydraulische olie.Merkteken van de magnetoventilHuade.
Touchscreen bedieningskast
11 stations 15m/min. Snelheid 1200mm Breedte Metcopo Staptegel Dakplaat Rollen Vormmachine Rollen Vormmachine 5

Automatische en handmatige modus: instellen van lengte en hoeveelheid op het touchscreen.

Merken van elektrische componenten:

  • VFD: Delta
  • Circuit breaker: Delixi
  • Contactpersoon: Delixi
  • Relais: Xinling
  • PLC: Delta
  • Transformer: Delixi
Drukgedeelte en snijmachine
11 stations 15m/min. Snelheid 1200mm Breedte Metcopo Staptegel Dakplaat Rollen Vormmachine Rollen Vormmachine 6

Bladmateriaal: CR12 Biedt hoge sterkte, uitstekende hardheid en superieure slijtvastheid.
Outputtabel

Verzamelt gevormde producten. Beugel voorzien van rollen om de verzending van het product zonder krassen te vergemakkelijken.
Inbegrepen reserveonderdelen
Deel Hoeveelheid
Kettingen 2 sets
Solenoïde klep 1 set
Reisschakelaar 2 sets
Open-end sleutels 2 sets
Hexagonale sleutel 2 sets
Teller 1 set
Schakel 2 sets
Oliezegels 1 set
Productiewerkstroom

Afwikkelplaat → Leidsplaat → Bedekkingsfilm → Rollenvorming → Lange meting → Snijplaat → Uitlopende tabellen

11 stations 15m/min. Snelheid 1200mm Breedte Metcopo Staptegel Dakplaat Rollen Vormmachine Rollen Vormmachine 7 11 stations 15m/min. Snelheid 1200mm Breedte Metcopo Staptegel Dakplaat Rollen Vormmachine Rollen Vormmachine 8 11 stations 15m/min. Snelheid 1200mm Breedte Metcopo Staptegel Dakplaat Rollen Vormmachine Rollen Vormmachine 9
