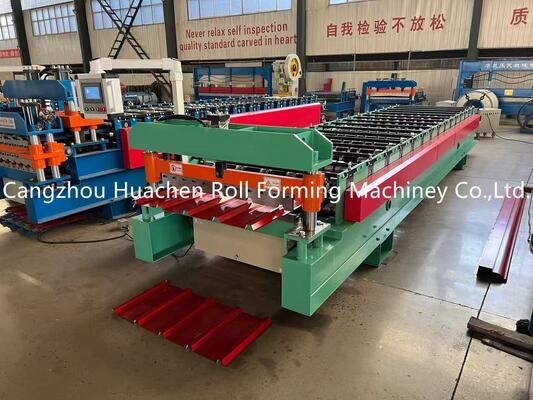

Gegalvaniseerde dakplaat rolvormmachine met 15 m/min snelheid, 45# staal geharde en geplateerde rollen en 380V 50Hz 3-fasen voeding

1set
MOQ
Gegalvaniseerde dakplaat rolvormmachine met 15 m/min snelheid, 45# staal geharde en geplateerde rollen en 380V 50Hz 3-fasen voeding
Kenmerken Galerij Productomschrijving Verzoek om een Citaat
Kenmerken
Specificaties
Materiaalsoort: PPGI/GI
Materiaal dikte: 0,3-0,6 mm
materiële breedte: 1220MM
Rollerstations: 15 stations
Materiaal van de rol en de as: 45# Verdoofing en plating van staal
Schachtdiameter: Φ70mm
Snijmateriaal: CR12
Aandrijvingstype: kettingaandrijving
Snelheid: 15m/min
Totaal vermogen: 5.5+5.5KW
Spanning: 380v 50Hz 3fasen (kan aangepast worden)
Markeren:

Dakpan rolvormen machine

,

Dakpaneel rolvormen machine
Basis informatie
Plaats van herkomst: China
Merknaam: HC
Certificering: CE
Modelnummer: HC30-250-1000
Betalen & Verzenden Algemene voorwaarden
Verpakking Details: De hoofdrolvormmachine en decoiler zijn naaktverpakking, het PLC-besturingssysteem en de motorpomp z
Levertijd: 25-30 dagen
Betalingscondities: L/C, T/T
Levering vermogen: 20 sets / Maand
Productomschrijving
Machine voor het Vormen van Gegalvaniseerde Dakplaten

Duurzame rolvormapparatuur voor de productie van hoogwaardige gegalvaniseerde dakplaten.

Toepassingen

Dakpanelen die met deze apparatuur worden vervaardigd, hebben een hoge sterkte, duurzaamheid en een gladde, mooie uitstraling met uniforme laknerven. Veel gebruikt in staalconstructiegebouwen, waaronder grootschalige magazijnen, stadions, winkelcentra, markten, vakantiedorpen, sanatoria, hotels, villa's, woningen en verschillende soorten kassen. Apparatuur kan op maat worden ontworpen en vervaardigd om aan specifieke klanteisen te voldoen.

Productieprocesstroom

Afwikkelen → De stalen plaat invoeren → Geleiden → Vormen → Op lengte snijden → Producten stapelen → Producten in de lengte verplaatsen

Technische specificaties
Parameter Specificatie
Materiaalsoort PPGI/GI
Dikte 0,3-0,6 mm
Breedte 1220 mm
Rolstations 15 Stations
Rol- & Asmateriaal 45# Staal, gehard en geplateerd
Diameter van de as Φ70mm
Snijmateriaa CR12
Aandrijving Kettingaandrijving
Snelheid 15-20 m/min
Totaal vermogen 5,5+5,5 kW
Spanning 380V, 50HZ, 3-fase (aanpasbaar)
Componenten & Technische parameters
Gegalvaniseerde dakplaat rolvormmachine met 15 m/min snelheid, 45# staal geharde en geplateerde rollen en 380V 50Hz 3-fasen voeding 0
5T Handmatige afwikkelaar

Dit onderdeel ondersteunt de spoel en maakt roterende beweging mogelijk. Draagvermogen: 5T. Binnendiameter: 470-530 mm (instelbaar op basis van de vraag). Uitgerust met een reminrichting om schade aan de machine door impact tijdens de werking te voorkomen.

Gegalvaniseerde dakplaat rolvormmachine met 15 m/min snelheid, 45# staal geharde en geplateerde rollen en 380V 50Hz 3-fasen voeding 1
Invoertafel & Voorsnijder

Leidt de spoel in de juiste positie voor het rolvormen. Inclusief handmatige snijinrichting voor gemakkelijk voorsnijden bij het wisselen van kleur of dikte.

Gegalvaniseerde dakplaat rolvormmachine met 15 m/min snelheid, 45# staal geharde en geplateerde rollen en 380V 50Hz 3-fasen voeding 2
As & Rol

Materiaal: 45# Staal, gehard en geplateerd. Verwerkte rollen zijn glad, hard, roestbestendig en zullen de plaat tijdens de werking niet krassen.

Gegalvaniseerde dakplaat rolvormmachine met 15 m/min snelheid, 45# staal geharde en geplateerde rollen en 380V 50Hz 3-fasen voeding 3
Hydraulisch pompstation

Stuurt de snijder aan voor snijbewerkingen. Hydraulische tank gebruikt 46# hydraulische olie. Uitgerust met een koelventilator voor interne circulatiekoeling om problemen met hoge olietemperatuur tijdens de werking te voorkomen. Magneetventiel merk: Huade.

Gegalvaniseerde dakplaat rolvormmachine met 15 m/min snelheid, 45# staal geharde en geplateerde rollen en 380V 50Hz 3-fasen voeding 4
Touchscreen bedieningskast

Beschikt over automatische en handmatige bedieningsmodi. Maakt het instellen van de eenheidslengte en -hoeveelheid op het touchscreen mogelijk. Eenvoudig en gemakkelijk te bedienen systeem. Elektrische componenten: VFD (Delta), Stroomonderbreker (Delixi), Contactor (Delixi), Relais (Xinling), PLC (Delta), Transformator (Delixi).

Gegalvaniseerde dakplaat rolvormmachine met 15 m/min snelheid, 45# staal geharde en geplateerde rollen en 380V 50Hz 3-fasen voeding 5
Persgedeelte & Snijder

Mesmateriaal: CR12. Beschikt over een hoge sterkte, uitstekende hardbaarheid en superieure slijtvastheid.

Uitvoertafel

Verzamelt gevormde producten. Beugel uitgerust met rollen om het doorvoeren van producten te vergemakkelijken zonder krassen.

Reserveonderdelen
Component Hoeveelheid
Kettingen 2 Sets
Magneetventiel 1 Set
Reisschakelaar 2 Sets
Steeksleutels 2 Sets
Zeskantsleutel 2 Sets
Teller 1 Set
Moersleutel 2 Sets
Oliekeerringen 1 Set
Belangrijkste technische kenmerken
  • Onafhankelijke geleidepaal die de wandplaat ondersteunt met interne transmissieketting; rollen behandeld met spiegelpolijsten
  • Apparatuur voor het voorsnijden van platen om afval van grondstoffen te minimaliseren
  • Procedurebesturing en encoderlengtemeetsysteem
  • Geautomatiseerde procedurebesturing voor automatisch stapelen, tellen en verwijderen van producten
Productafbeeldingen
Gegalvaniseerde dakplaat rolvormmachine met 15 m/min snelheid, 45# staal geharde en geplateerde rollen en 380V 50Hz 3-fasen voeding 6 Gegalvaniseerde dakplaat rolvormmachine met 15 m/min snelheid, 45# staal geharde en geplateerde rollen en 380V 50Hz 3-fasen voeding 7 Gegalvaniseerde dakplaat rolvormmachine met 15 m/min snelheid, 45# staal geharde en geplateerde rollen en 380V 50Hz 3-fasen voeding 8
