Productdetails:
|
Suitable Material Thickness: | 1-1.2mm | Forming Station: | 14Stations |
---|---|---|---|
Shaft: | 45# Steel | Main Roller: | GCr15 bearing steel |
Balde Material: | Cr12 | Structure: | Stand Type |
Forming Speed: | 8-10m/min | Control System: | PLC Control |
Power: | 11+7.5KW | Voltage: | 380v 50Hz 3phases |
Markeren: | de machines van de broodjesvorm,gording rolvormen machine |
1. De productbeschrijving |
(1) Korte inleiding

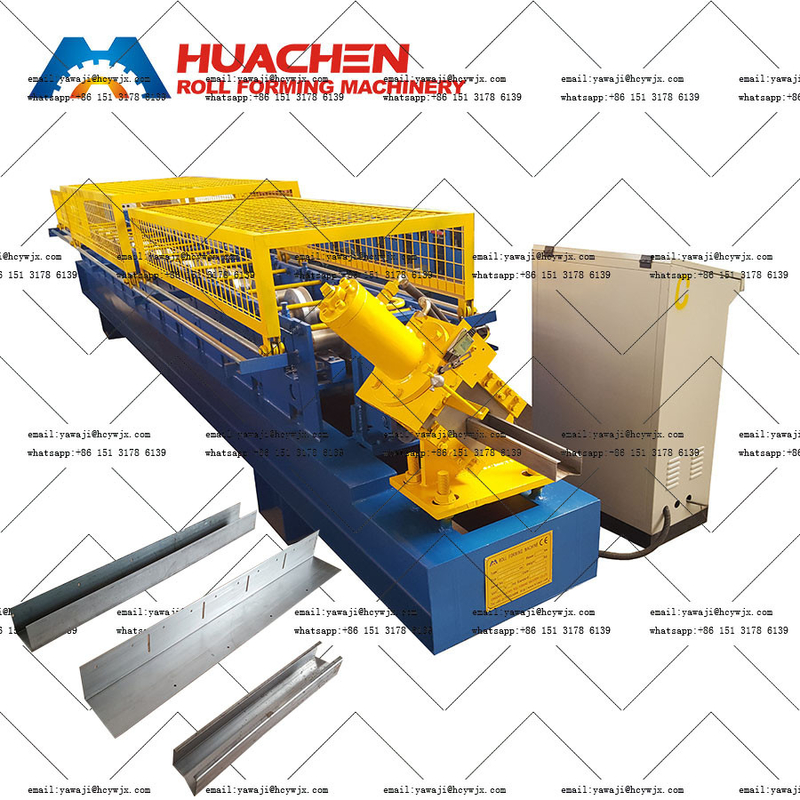

De purlin gemaakt doorC Purlin Roof Steel Profile Roll Forming Machine wordt veel gebruikt in de belangrijkste lichaamspanning
de structuur van de grote en middelgrote bouwwerken, zoals de fabriek, het magazijn, het lokomotiefschip,
Het is bekend als economisch en efficiënt bouwmateriaal.
De staal-C-plaat heeft de volgende kenmerken:
a.Lichte gewicht, lage kosten;
b.Gemakkelijk te bedienen:De ketting kan worden gevormd en geperst volgens uw actuele behoefte;
En het kan direct worden geïnstalleerd.
(2) Werkstroom van de rollenvormmachine
Deeltje ontwrippen-Spoelvoeding-Nivelleren-Rolvormen-Punceren ((optioneel)) -Langte meetplaat
snijplaat-surpporting
(3) Technische details
A. Algemeen
Geschikt materiaal | Hvan gewalst staal, Q235 of gelijkwaardig |
Materiaaldikte | 1-1,2 mm |
Materiaalbreedte | 175-465 mm |
Afmeting | Ongeveer 10,0*1,2*1,75m., volgens de tekening |
Werkruimte | Ongeveer 20,0*2,7m |
Lengte van het blad |
U kunt de lengte instellen naargelang uw behoefte. Het wordt bestuurd door PLC welkekan verzekerende nauwkeurigheidvan ± 1 mm. |
Snijden |
Automatisch stoppen en snijden als het gaat om de set lengte. |
B. Details van de onderdelen
Materiaal van de rol | Hoogwaardig staal 45#, gehard gechroomd, 0,05mm. |
Hoofdframe | Stabieler en niet schudden. |
Middenplaat |
We gebruiken dikkere platen om de stabiliteit te garanderen. van onze producten. |
Het vormen van stappen | 11-16, volgens de tekening. |
Materiaal van de as | Φ80 mm, hoogwaardig 45# staal. |
Behandelingsproces: tempering- afwerking, hoge stijfheid, moeilijk te vervormen. |
|
Snijden Bladmateriaal |
Cr12, hardheid HRC60-62. |
Behandelingsproces: warmtebehandeling- abrasie van het vlak- snijden van draadelektroden. |
C. Elektrische onderdelen
Geschikte kracht | 380V, 50 Hz, 3 fasen of volgens uw behoefte. |
Scherm | 7 inch touchscreen, gemakkelijk te bedienen. |
PLC's | Delta DVP14ES |
Goed aangepast aan verschillende omstandigheden, zoals vocht, elektromagnetische storing. |
|
Frequentieomzetter |
Delta VFD-M. Het heeft het voordeel dat het vertraagt voor het snijden. met een diameter van niet meer dan 50 mm, veel beter dan de industriële standaard ± 3 mm). |
Lange Metingsinrichting |
Omron, gemaakt in Japan. |
Het heeft een hoge nauwkeurigheid en stabiliteit. |
Ons voordeel
ReferentieProfielTekening
