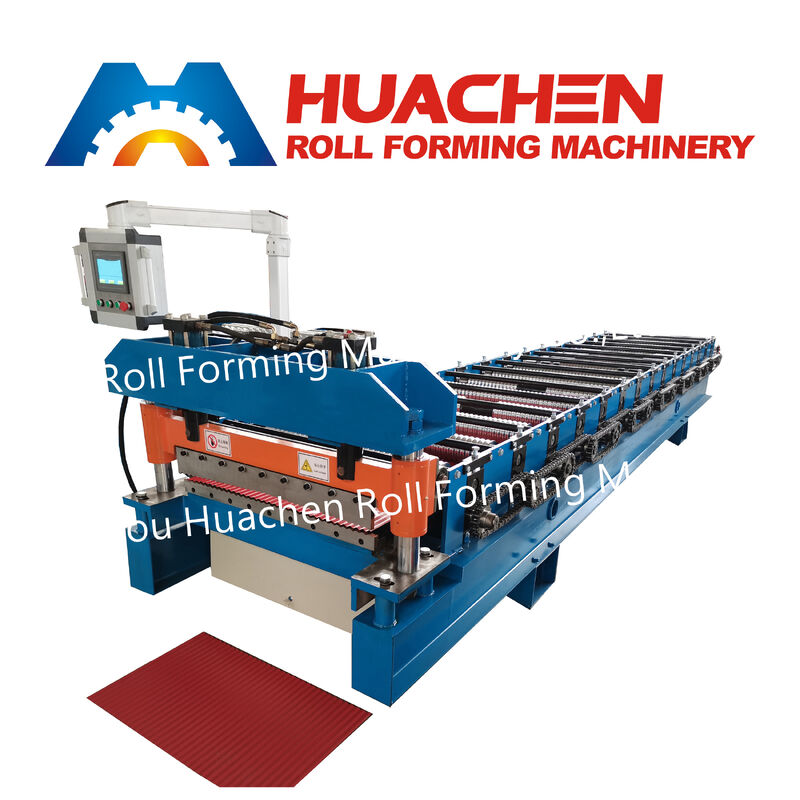

Trapeziumvormige dakpaneel / wandpaneelvormmachine / tegelproductiemachine

Trapeziumvormige dakpaneel / wandpaneelvormmachine / tegelproductiemachine
Trapeziumvormige dakpaneel / wandpaneelvormmachine / tegelproductiemachine Trapeziumvormige dakpaneel / wandpaneelvormmachine / tegelproductiemachine Trapeziumvormige dakpaneel / wandpaneelvormmachine / tegelproductiemachine Trapeziumvormige dakpaneel / wandpaneelvormmachine / tegelproductiemachine Trapeziumvormige dakpaneel / wandpaneelvormmachine / tegelproductiemachine

Grote Afbeelding :  Trapeziumvormige dakpaneel / wandpaneelvormmachine / tegelproductiemachine

Productdetails:
Plaats van herkomst: China
Merknaam: HC
Certificering: CE
Modelnummer: 6-25-835-940
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 1
Verpakking Details: 40GP container
Levertijd: 30DAGEN
Betalingscondities: L/C, T/T
Levering vermogen: 60 sets per maand

Trapeziumvormige dakpaneel / wandpaneelvormmachine / tegelproductiemachine

beschrijving
Paneeldikte: 0,3-0,6 mm Motorvermogen: 4+4 kW
Machinekader: 350 H-balk Snijmethode: Hydraulisch snijden
Decoiler-type: Hydraulische/handmatige decoiler Machinetype: Rolvormmachine
Rolmateriaal: 45# staal Productiecapaciteit: 15-20m/min

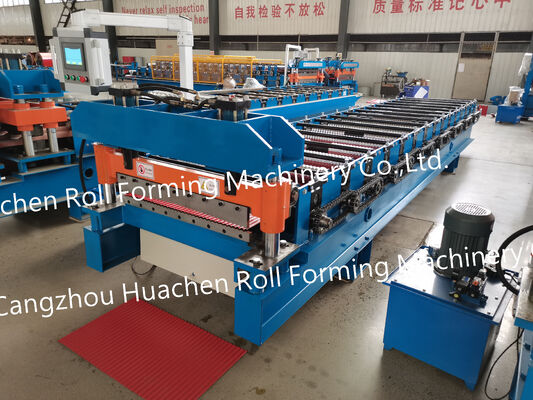

Productoverzicht De HC 6-25-835-940 Roll Forming Machine is een compact, hoogwaardig 15-station koudwalsvormsysteem, ontworpen om het populaire 6-ribs 835 mm trapeziumvormige metaalplaat te produceren. Ontworpen om 940 mm brede coils (gesneden uit standaard 1000 mm coils of op maat besteld) van gegalvaniseerd staal (GI), voorgelakt verzinkt staal (PPGI), en aluminium te verwerken in diktes van 0,3 mm tot 0,6 mm, vormt deze lijn panelen met 6 symmetrische ribben, een 25 mm ribhoogte, en een 835 mm effectieve dekkingsbreedte Alle blootgestelde stalen componenten worden behandeld met anti-roest olie en stevig vastgezet in een enkele Uitgerust met een 350 H-balk gelaste basis, Φ70 mm massieve assen, en PLC-gestuurde hydraulische snijfunctie, draait hij stabiel op 15-20 m/min voor regionale leveranciers van bouwmaterialen en staalconstructiewerkplaatsen.

Belangrijkste Technische Parameters

Technische Parameter Standaard Specificatie
Machine Model HC 6-25-835-940 Trapeziumpaneel Roll Forming Lijn

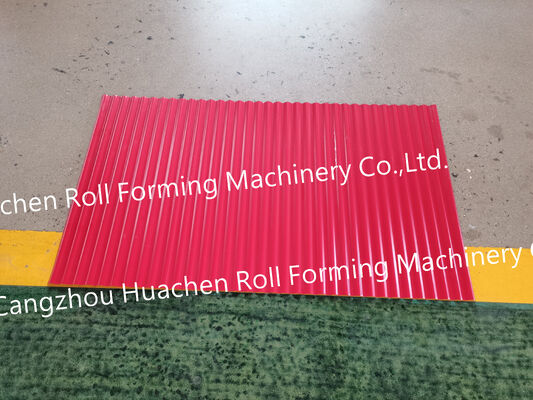

Paneelprofiel Specificaties 6 Ribben | Ribhoogte: 25 mm | Effectieve Dekkingsbreedte: 835 mm
Invoer Coil Breedte 940 mm (Compatibel met Gesneden 1000 mm Coils)
Plaatdikte Bereik 0,3 mm – 0,6 mm
Compatibele Coil Materialen Voorgelakt Verzinkt Staal (PPGI), Verzinkt IJzer (GI), Aluminium
Vormstations 15 Rollerstations

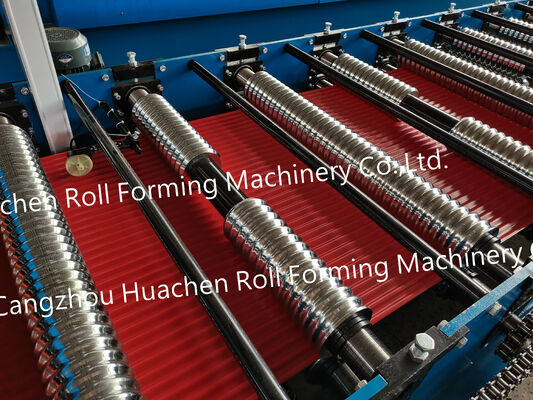

Rolmateriaal & Afwerking 45# Gesmeed Staal, CNC Precisie Gedraaid, Gekwalificeerd & Hardverchroomd
Hoofdas Materiaal & Afmeting 45# Massief Rond Staal, Gehard & Geslepen, Diameter Φ70 mm
Machine Frame Basis 350# Structurele H-balk Gelast Chassis
Aandrijfmechanisme Heavy-Duty Ketting en Tandwiel Aandrijving
Productielijn Snelheid 15 – 20 m/min

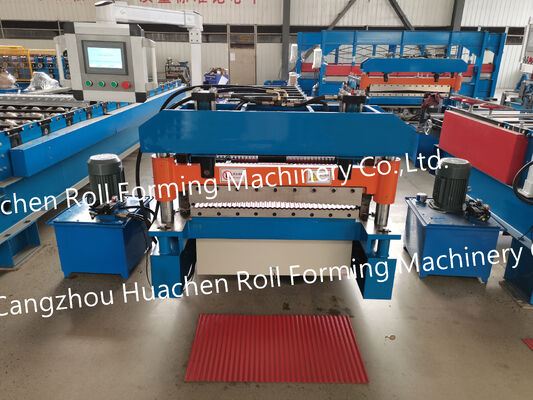

Snijsysteem Geautomatiseerd Hydraulisch Post-Snijsysteem
Snijmes Materiaal Cr12 Gereedschapsstaal, Vacuüm Hittebehandeld
Totaal Motorvermogen 4 KW (Hoofd Vormmotor) + 4 KW (Hydraulische Snijunit)
Besturings- & Lengtesysteem Industriële PLC Touchscreen Besturing met Hoge Precisie Encoder
Elektrische Standaard 380V, 50Hz, 3-Fase (Aanpasbaar aan Lokale Voeding)
Ontspanner Opties Handmatige Ontspanner of Hydraulische Ontspanner

Belangrijkste Technische & Operationele Voordelen

  • Klassiek 6-25-835-940 Architectonisch Profiel: Met 6 scherpe 25 mm ribben over een effectieve dekkingsbreedte van 835 mm (gevoerd vanaf 940 mm coils), biedt dit gebalanceerde profiel een schone visuele ritme en betrouwbare regenwaterafvoer, waardoor het een standaard specificatie is in Zuid-Amerika, Zuidoost-Azië, Afrika, en Oost-Europa.

  • 15-Station Soepele Progressieve Vorming: Vijftien precisie-uitgelijnde vormstations vormen alle 6 ribben symmetrisch in geleidelijke passen. Dit voorkomt plaatkromming, randgolving, of micro-scheurvorming van de verf op 0.3 mm–0

  • .6 mm PPGI coils.45# Staal Gekwalificeerde & Hardverchroomde Rollers: Elke vormrol is CNC-gefreesd uit massief 45# staal,

  • hittebehandeld voor kernduurzaamheid, en geëlektroplateerd met hard chroom om slijtage te weerstaan en spiegelgladde paneeloppervlakken te behouden.Heavy-Duty 350 H-balk Frame & Φ70 mm Massieve Assen:

  • Gebouwd op een rigide 350 mm H-balk frame met Φ70 mm massieve stalen assen, elimineert de lijn structurele trillingen tijdens continue productie van 15–20 m/min.Profiel-Gematched Cr12 Hydraulisch Snijden & PLC Besturing: Aangedreven door een 4KW hydraulische powerpack, passen de Cr12 stalen snijmallen exact de 6-ribs dwarsdoorsnede aan voor schone,

braamvrije sneden. Operators stellen de doellengtes van de platen en batchhoeveelheden in via de touchscreen PLC voor geautomatiseerde bediening.Typische Bouwtoepassingen Lichtgewicht, eenvoudig ter plaatse te hanteren,

  • en geschikt voor zowel verticale wandbekleding als schuine dakbedekking, het 6-25-835-940 metaalplaat wordt veel toegepast in:Industriële & Werkplaats Constructie: Buitenwandbekleding, binnen scheidingswanden, en dakplaten voor stalen werkplaatsen,

  • fabrieken, en magazijnen.Woon- & Commerciële Gebouwen: Carports, winkelpuien,

  • luifels, en renovaties van schuine woonhuizen.Prefab & Agrarische Structuren: Modulaire containerhuizen, bouwplaatskantoren,

schuren, en veestallen.Fabrieks Kalibratie, Container Verzending & Technische Ondersteuning Vóór verzending, ondergaat elke HC 6-25-835-940 roll forming lijn volledige coil-belastingstests in onze werkplaats om de 835 mm effectieve breedte, 25 mm ribhoogte, en PLC lengte nauwkeurigheid te verifiëren. Alle blootgestelde stalen componenten worden behandeld met anti-roest olie en stevig vastgezet in een enkele 40GP container. Wij leveren funderingslay-out tekeningen, Engelse bedieningshandleidingen, video-inbedrijfstellingsbegeleiding,

een garantie van 12 maanden,

en levenslange levering van reserveonderdelen. Ja.V1: Waar staan de cijfers in model 6-25-835-940 voor? A: De modelcode definieert de exacte paneelgeometrie: 6 trapeziumvormige ribben, 25 mm ribhoogte,835 mm effectieve dekkingsbreedte na overlapping, en

940 mm Ja.V2: Waar halen we 940 mm coils voor deze machine?A: 940 mm is een standaard coil breedte in veel internationale markten, of het kan gemakkelijk worden verkregen door standaard 1000 mm of 1250 mm master coils te snijden. Onze 15-station lijn verwerkt zowel gegalvaniseerde (GI) als voorgelakte (PPGI) coils van 0

. Ja..6 mm dik.V3: Kunnen we kiezen tussen een handmatige ontspanner en een hydraulische ontspanner?

A: Ja. Wij bieden een kosteneffectieve 5-tons handmatige ontspanner voor standaard productieplanningen, of een optionele 5-tons hydraulische ontspanner (met automatische coilwagen) voor snellere coil belading in hoog-productie fabrieken.V4: Wat is de levertijd, MOQ en garantiebeleid?A:
