Productdetails:
|
| Paneeldikte: | 0,3-0,6 mm | Motorvermogen: | 4+4 kW |
|---|---|---|---|
| Machineframe: | 350 H-balk | Snijmethode: | Hydraulisch snijden |
| Decoiler-type: | Hydraulisch snijden | Rolmateriaal: | 45# staal |
| Machinetype: | Rolvormmachine | Productiecapaciteit: | 15-20m/min |

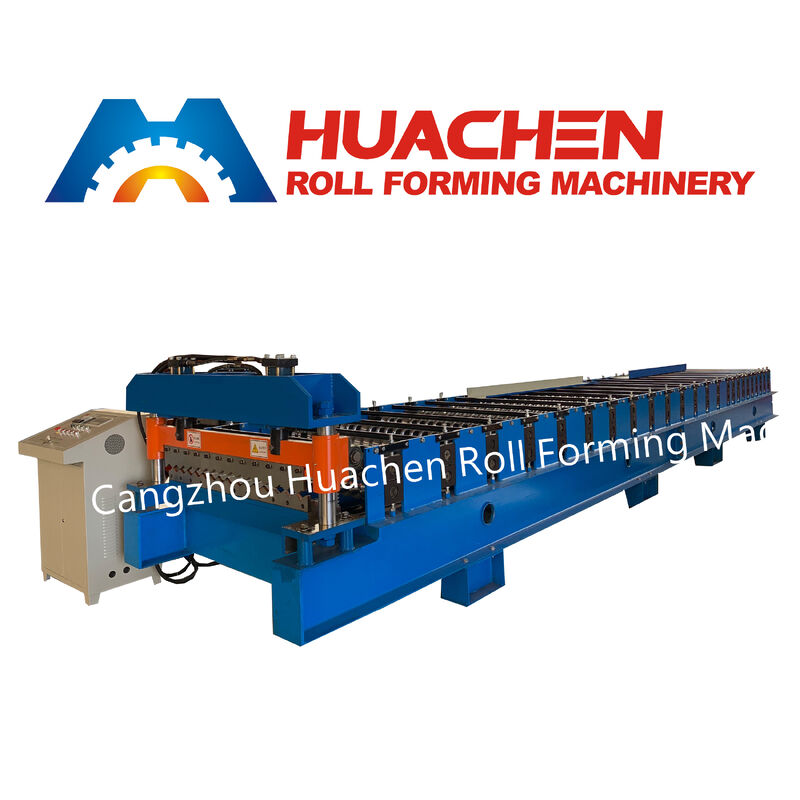

ProductoverzichtDeHC 18-735-1200 rollenvormende machineis een nauwkeurig 12 stations continu koudrolvormend systeem dat is ontworpen voor de vervaardiging van architectonische metalen wandbekleding en lineaire plafondpanelen.ontworpen voor het verwerken van standaardmet een breedte van 1200 mmvan voorgeverfd gegalvaniseerd staalgegalvaniseerd ijzer (GI),van aluminium in diktes van:00,3 mm tot 0,6 mm,deze lijn vormt een knapperige lijn,rigide panelen met een18 mm ribdiepteen eenEffectieve dekkingbreedte 735 mmmet diepe vergrendelde zijronden.Gebouwd op een zware 350 H-balk gelaste basis met Φ70 mm vaste assen en PLC-gestuurd hydraulisch snijden,het loopt soepel op15 ̊20 m/minvoor commerciële aannemers van gevels en fabrikanten van interieurplafonds.
Belangrijkste technische parameters
| Technische parameter | Standaardspecificatie |
| Model van de machine | HC 18-735-1200 Architectonische wand- en plafondpanelen |
| Afmetingen van het paneelprofiel | Ribhoogte: 18 mm. Effectieve dekking Breedte: 735 mm. |
| Invoer spoelbreedte | 1200 mm (Standaard internationale spoelbreedte) |
| Afstand van de plaatdikte | 0.3 mm 0.6 mm |
| Compatibele spoelmaterialen | Voorgeverfd gegalvaniseerd staal (PPGI), gegalvaniseerd staal (GI), aluminium |
| Vorming van stations | 12 Precieze rolstations |
| Rolmateriaal en behandeling | 45# gesmeed staal, CNC-precisiegesmeed, gedoofd en gehardchroomd |
| Materialen en afmetingen van de hoofdas | 45# Solid rond staal, gehard en gemalen, diameter Φ70 mm |
| Basis van het machineframe | 350# Structurele H-balk gelaste chassis |

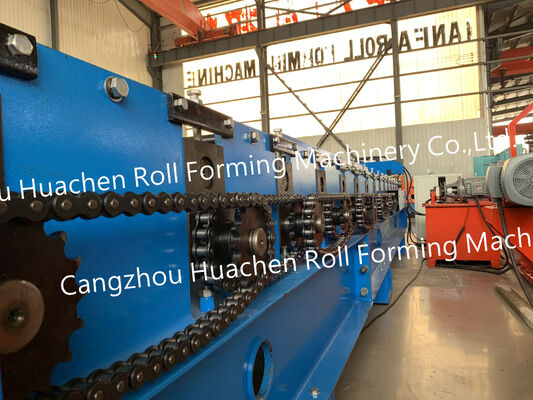

| Aandrijving | Zware rolketen en tandwiel aandrijving |
| Productielijnsnelheid | 15 20 m/min |
| Snijdsysteem | Geautomatiseerd hydraulisch systeem voor het na-snijden |
| Snijmateriaal van het lemmet | Cr12 legering gereedschapstaal, vacuümwarmtebehandeld |
| Totaal motorvermogen | 4 KW (hoofdvormingsaandrijving) + 4 KW (hydraulische snijmachine) |
| Controlesysteem en lengtesysteem | Industriële PLC-touchscreenbesturing met hoogprecisie-encoder |
| Elektrische standaard | 380V, 50Hz, 3-fase (aanpasbaar aan de lokale fabrieksspanning) |
| Decoilerconfiguratie | Handmatige of hydraulische ontrolmachine |
Belangrijkste technische en ontwerpvoordelen
Architectonisch 18-735-1200 Interlocking Profiel:Het transformeren van een standaard 1200 mm spoel in een 735 mm effectief dekkingspaneel met 18 mm ribben zorgt voor een diepe zijdelingse betrokkenheid en scherpe schaduwlijnen.Dit elimineert windklokkels.verbetert de weerdichtheid van buitengevels,En die de zuiverheid uitbrengt.moderne afwerking voor hangplafonds.

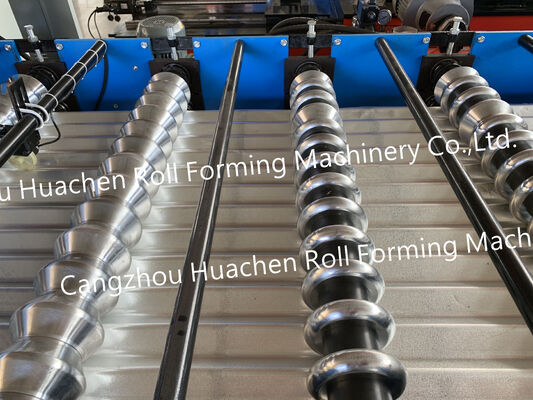

12-station Schramvrij Progressief Vormen:Twaalf CNC-gekalibreerde rolstations vormen de 18 mm ribben en zijkant slot randen soepel zonder knijpen of schuren van de delicate PPGI-kleur coatings of geborstelde aluminium oppervlakken.
Verwijderde en hardchroomgeplatte 45#-rollers van staal:Elke rollenrol is gevormd van massief 45° staal.warmtebehandeld voor duurzaamheid van de kern,en met hardchroom geelektroplateerd.Dit spiegelglanzige oppervlak voorkomt dat er op architectonische panelen oppervlakken worden aangebracht.
Zware 350 H-balkframe en Φ70 mm vaste assen:Gebouwd op een stijf H-balkframe van 350 mm met Φ70 mm massief staal as,de machine verhindert zijdelingse draai en zorgt voor een rechte lijn,Strak aansluitende verbindingen van panelen over lange architectonische afstanden.

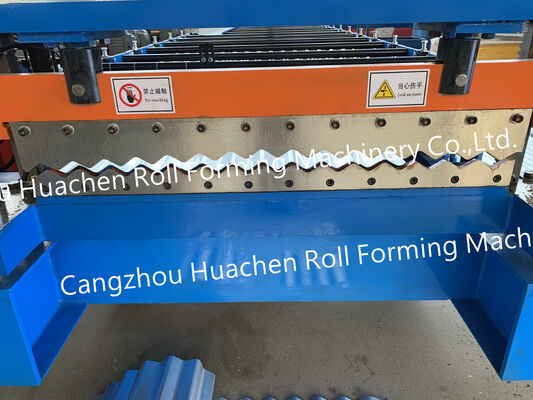

Profiel-matched Cr12 hydraulisch snijden en PLC-besturing:Aangedreven door een 4 kW hydraulisch station,de op maat gemalen Cr12 staal snijmachines snijden schoon door de 18-735 doorsnede, zonder boeren of randvlammen.De bedieners programmeren de exacte lengtes van het paneel en de batchgetallen op de touchscreen-PLC.
Commerciële en architecturale toepassingenHet combineert verfijnde visuele aantrekkingskracht met hoge structurele stijfheid,het metalen paneel 18-735-1200 is breed gespecificeerd voor:
Commerciële & Retail gevels:Moderne buitenwandbekleding,toegangsdekbedden,en fascia trim voor winkelcentra,showrooms,en kantoorcomplexen.
Inwendige lineaire metalen plafonds en soffits:ophangende akoestische/decoratieve plafonds en buitendakoverhangen voor luchthavens,doorvoerstations,commerciële zalen,en schone werkplaatsen.
Industriële en modulaire structuren:Hoogwaardige buitenwanden en interne scheidswanden voor gebouwen met staalframe,koelopslagfaciliteiten,en geprefabriceerde modulaire eenheden.
Fabriekskalibratie, containerschip en naverkoopondersteuningVoor de verzending,elke HC 18-735-1200 rollen vormlijn wordt geassembleerd en getest met echte metalen spoelen in onze werkplaats om de verbinding bevestiging te verifiëren,de effectieve dekkingbreedte van 735 mm,en PLC lengtetolerantie.Alle blootgestelde staalonderdelen zijn bekleed met roestvrije olie.en de hele lijn is stevig bevestigd in een enkele40GP-container.We voorzien van de basis lay-out tekeningen,Engelse bedieningshandleidingen,video-begeleiding bij de inbedrijfstelling,een garantie van 12 maanden,en levenslange onderdelen ondersteuning.
Vaak gestelde vragen (FAQ)
V1: Wat betekenen de cijfers in model 18-735-1200?A:In de modelcode worden de exacte afmetingen van het paneel bepaald: 18 mmribbenhoogte, 735 mmeffectieve dekkingsplaat na zijdelingse vergrendeling,en1200 mmInvoerstaal spoelbreedte.
V2: Waarom is er een verschil tussen de 1200 mm spoelbreedte en de 735 mm effectieve dekkingbreedte?A:Het extra materiaal wordt diep gevormd,Rigiede architectonische ribben en brede zijkanten.Deze geometrie geeft het 735mm paneel een superieure vlakheid.een hoog windweerstandsvermogen,en naadloze visuele verbindingen voor buitengevels en lineaire plafonds.
V3: Kan deze machine zowel voorgeverfd staal (PPGI) als aluminium spoelen verwerken?A:- Ja, dat is het.De hardchroomgeplateerde 45#-rollers worden door een spiegel gepolijst tot een gladde vorm van 0.3 mm ¥0.6 mm PPGI,gegalvaniseerd staal (GI),en aluminium spoelen zonder schrammen decoratieve afwerking.
Q4: Wat is de doorlooptijd, MOQ en de selectie van decoiler?A:De minimale bestelhoeveelheid is 1 set.En onze maandelijkse productiecapaciteit is 60 sets.De standaardproductie en de test van de spoellast duurt 30 werkdagen.U kunt kiezen tussen een standaard 5-ton handmatige ontroller of een verbeterde 5-ton hydraulische ontroller.
