Machine voor het vormen van dakplaten / tegelmachine / wandpaneel

Machine voor het vormen van dakplaten / tegelmachine / wandpaneel
Machine voor het vormen van dakplaten / tegelmachine / wandpaneel Machine voor het vormen van dakplaten / tegelmachine / wandpaneel Machine voor het vormen van dakplaten / tegelmachine / wandpaneel Machine voor het vormen van dakplaten / tegelmachine / wandpaneel Machine voor het vormen van dakplaten / tegelmachine / wandpaneel

Grote Afbeelding :  Machine voor het vormen van dakplaten / tegelmachine / wandpaneel

Productdetails:
Plaats van herkomst: China
Merknaam: HC
Certificering: CE
Modelnummer: 18-78-1014
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 1
Verpakking Details: 40GP container
Levertijd: 30DAGEN
Betalingscondities: L/C, T/T
Levering vermogen: 60 sets per maand

Machine voor het vormen van dakplaten / tegelmachine / wandpaneel

beschrijving
Paneeldikte: 0,3-0,6 mm Motorvermogen: 4+4 kW
Machineframe: 350 H-balk Snijmethode: Hydraulisch snijden
Decoiler-type: Hydraulische/handmatige decoiler Rolmateriaal: 45# staal
Machinetype: Rolvormmachine Productiecapaciteit: 15-20m/min

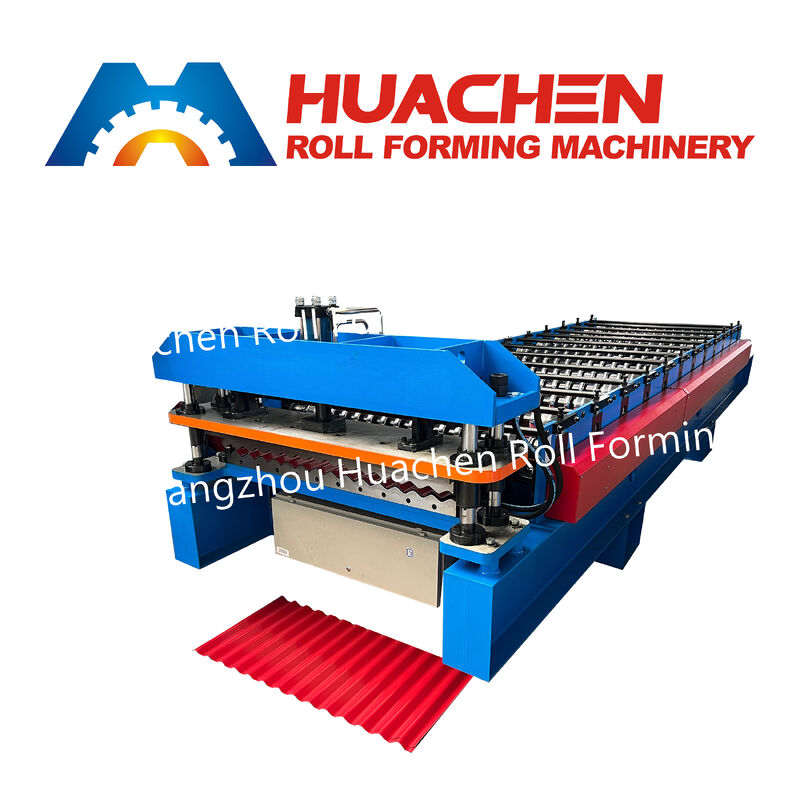

Productoverzicht De HC 18-78-1014 Golfplaatmachine is een gestroomlijnd, hoog-output 12-station koudwalsmachine ontworpen voor het produceren van klassieke sinusvormige metalen platen. Ontworpen voor het verwerken van gegalvaniseerd staal (GI), voorgelakt gegalvaniseerd staal (PPGI), en galvalume coils met diktes van 0,3 mm tot 0,6 mm, deze productielijn vormt golfplaten met een 18 mm golfhoogte, 78 mm spoed, en 1014 mm effectieve dekkingsbreedte (13 golven). Ondersteund door een rigide 350 H-balk gelast chassis, Φ70 mm massieve assen, en PLC-gesynchroniseerd hydraulisch snijden, draait het continu met 15–20 m/min voor fabrikanten van dak- en wandbekleding met een hoog volume.

Belangrijkste Technische Parameters

Technische Parameter Standaard Specificatie
Machine Model HC 18-78-1014 Golfplaatmachine voor Wand- en Dakplaten
Specificaties Golfprofiel Sinusgolf | Hoogte: 18 mm | Spoed: 78 mm | Dekkingsbreedte: 1014 mm
Invoer Spoelbreedte 1200 mm / 1220 mm (Standaard Spoelbreedte)
Materiaal Diktebereik 0,3 mm – 0,6 mm
Compatibele Spoelmaterialen Gegalvaniseerd Staal (GI), Voorgelakt Gegalvaniseerd Staal (PPGI), Aluzink
Vormstations 12 Walsstations
Walsmateriaal & Proces 45# Gesmeed Staal, CNC Precisie Gedraaid, Gekookt & Hard Verchroomd
Hoofdas Materiaal & Diameter 45# Massief Rond Staal, Gehard & Geslepen, Φ70 mm
Machine Frame Basis 350# Structurele H-balk Gelast Frame
Aandrijfsysteem Heavy-Duty Ketting- en Tandwieloverbrenging
Productielijnsnelheid 15 – 20 m/min
Snijmechanisme Geautomatiseerd Hydraulisch Nasnijdingssysteem
Snijmes Materiaal Cr12 Legering Gereedschapsstaal, Vacuüm Hittebehandeld
Totaal Motorvermogen 4 KW (Hoofdvormingsaandrijving) + 4 KW (Hydraulische Unit)
Besturings- en Lengtesysteem Industriële PLC Touchscreen Besturing met Roterende Encoder
Voeding 380V, 50Hz, 3-Fase (Aanpasbaar aan Lokale Industriële Spanning)
Afwikkelunit Configuratie Handmatige Afwikkelunit of Hydraulische Afwikkelunit

Belangrijkste Technische & Operationele Voordelen

  • Klassiek 18-78-1014 Sinusgolf Profiel: Met 13 gladde sinusgolven met een spoed van 78 mm en een diepte van 18 mm, biedt het 1014 mm brede vel alle-directionele stijfheid, moeiteloze zijdelingse overlapping, en snelle waterafvoer—waardoor het een van de meest gevraagde profielen is in Afrika, Latijns-Amerika, het Midden-Oosten, en Zuidoost-Azië.

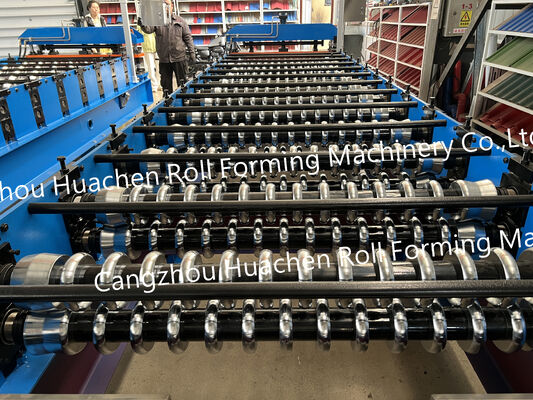

  • Geoptimaliseerde 12-Station Hoog-Efficiënte Indeling: Omdat de sinusgolfgeometrie de buigspanning gelijkmatig verdeelt zonder scherpe hoeken, bereiken 12 precisie-gekalibreerde walsstations volledige profielnauwkeurigheid terwijl de machinevoetafdruk, het stroomverbruik, en de initiële investering in apparatuur worden verminderd.

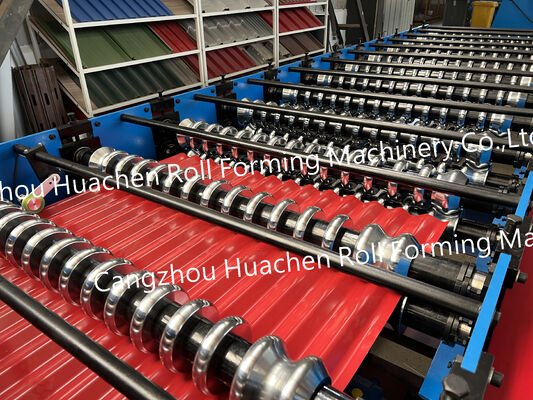

  • Gekookte & Hard Verchroomde 45# Stalen Walsen: Elke golfwals is CNC-gefreesd uit massief 45# staal, hittebehandeld voor kerfsterkte, en geëlektroplateerd met hard chroom. Deze spiegelgladde afwerking voorkomt zinkafschilfering of verfschuren op dunne 0,3 mm–0,6 mm spoelen.

  • Rigide 350 H-balk Frame & Φ70 mm Massieve Assen: Gebouwd op een zware 350 mm H-balk gelaste basis met Φ70 mm massieve stalen assen, elimineert de machine trillingen en behoudt een uniforme 18 mm golfdiepte over de volledige 1014 mm velbreedte.

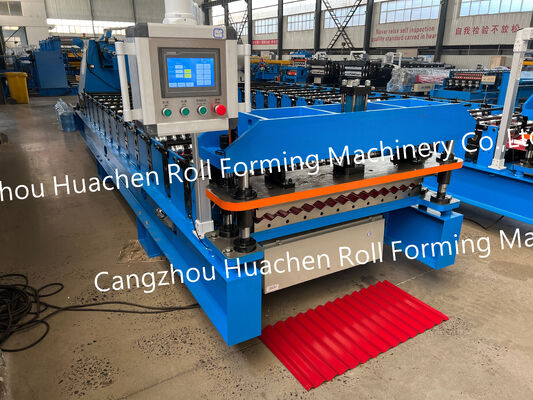

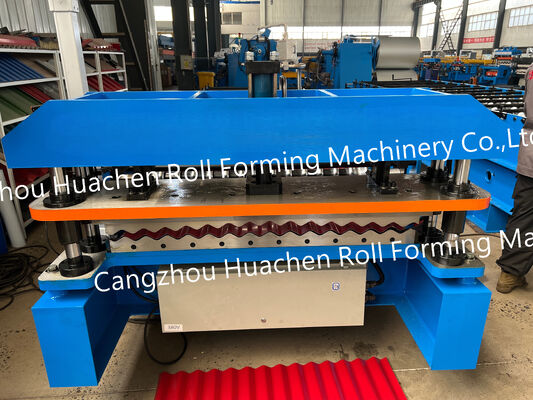

  • Op Golf Afgestemd Cr12 Hydraulisch Snijden & PLC Besturing: Aangedreven door een 4KW hydraulische unit, op maat geslepen Cr12 stalen snijmatrijzen passen de exacte 18-78 sinuscurve aan om schone, braamvrije randen te produceren zonder de golven plat te drukken. Operators voeren doellengtes en -aantallen in op het touchscreen PLC voor geautomatiseerde batchproductie.

Typische Bouwtoepassingen Lichtgewicht, stapelbaar voor economisch transport, en veelzijdig voor horizontale of verticale installatie, het 18-78-1014 golfplaat wordt veel gebruikt in:

  • Industriële & Magazijn Bekleding: Externe wandbekleding, gebogen zadeldaken, en interne scheidingswanden voor fabrieken, werkplaatsen, en opslagloodsen.

  • Residentiële & Commerciële Dakbedekking: Kosteneffectieve, weerbestendige golfplaten en luifels voor woningbouwprojecten, markten, en winkelpanden.

  • Agrarische & Tijdelijke Structuren: Veehouderij stallen, graanopslag schuilplaatsen, hekpanelen, en modulaire bouwplaatsaccommodaties.

Fabrieks Kalibratie, Container Verzending & Technische Ondersteuning Vóór verzending, wordt elke HC 18-78-1014 walslijn gemonteerd en getest met daadwerkelijke metaalrollen in onze werkplaats om de 1014 mm effectieve dekkingsbreedte, 18 mm golfhoogte, en PLC snijtolerantie te verifiëren. Alle blootgestelde stalen oppervlakken zijn bedekt met roestwerende olie, en de gehele lijn is stevig vastgezet in een enkele 40GP container. Wij leveren funderingslay-out tekeningen, Engelse bedieningshandleidingen, video-inbedrijfstellingsbegeleiding, een garantie van 12 maanden, en levenslange ondersteuning voor reserveonderdelen.

Veelgestelde Vragen (FAQ)

V1: Wat betekenen de afmetingen in model 18-78-1014?A: De modelcode specificeert de exacte sinusgolfgeometrie: 18 mm golfhoogte, 78 mm golfspoed (hart-op-hart afstand tussen golven), en 1014 mm effectieve dekkingsbreedte na zijdelingse overlapping (13 volledige spoeden van 78 mm).

V2: Welke breedte staalrol is nodig voor de 18-78-1014 walsmachine?A: Om de 1014 mm effectieve dekkingsbreedte te produceren, gebruikt de machine standaard 1200 mm of 1220 mm brede rollen van gegalvaniseerd staal (GI), voorgelakt staal (PPGI), of aluzink met diktes van 0.3 mm tot 0.6 mm.

V3: Zijn 12 stations voldoende om een schone sinusgolfplaat te vormen?A: Ja. In tegenstelling tot trapeziumvormige profielen die scherpe 90-graden buigingen vereisen, krommen sinusgolven soepel over de gehele velbreedte. Twaalf precisie CNC-gefreesde stations bieden meer dan voldoende vormingspassen om de exacte golfdiepte te bereiken zonder terugvering of randgolving.

V4: Wat is de levertijd, MOQ en afwikkelunit optie?A: De minimale bestelhoeveelheid is 1 set, en onze maandelijkse productiecapaciteit is 60 sets. Standaard productie en spoelbelasting testen duren 30 werkdagen. U kunt kiezen tussen een standaard 5-tons handmatige afwikkelunit of een geüpgradede 5-tons hydraulische afwikkelunit.
