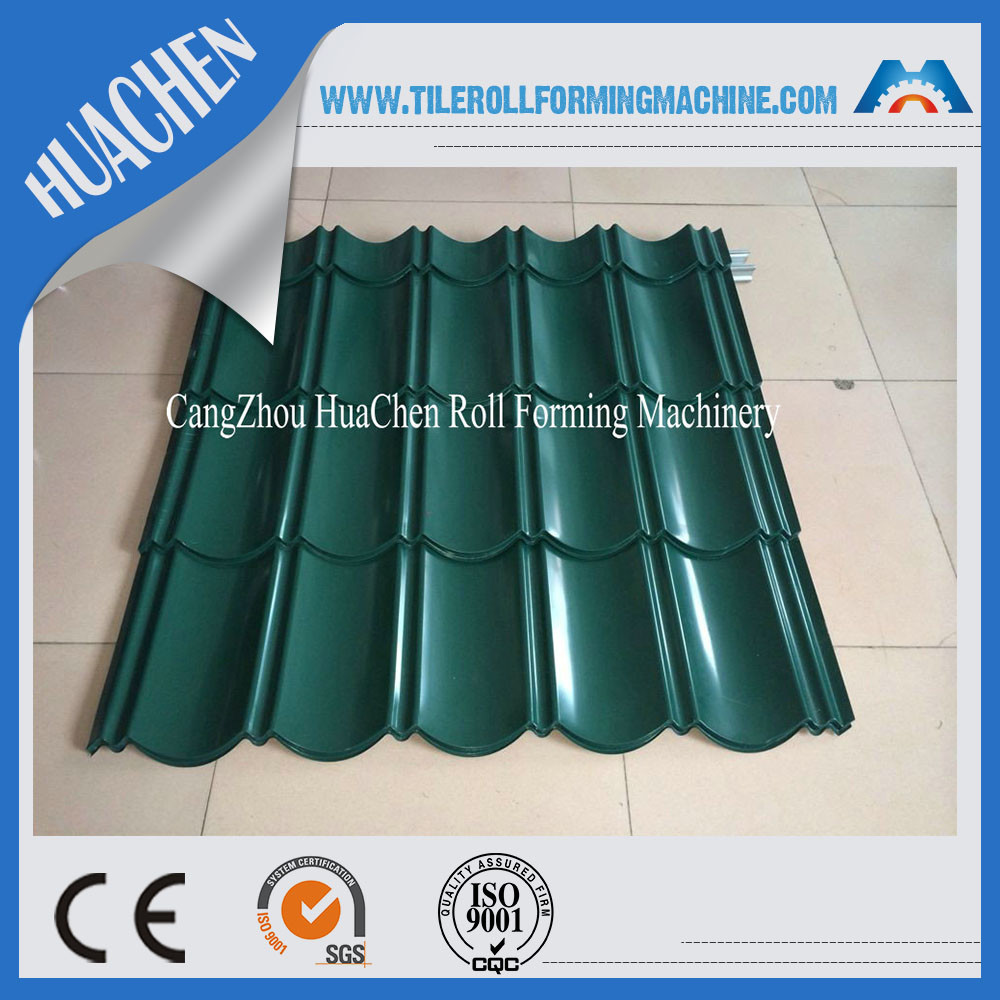

Koninklijk Roman Longtile-Broodje die Machine vormen

Profieltekening

1. Details die van het Broodje van de Daktegel Machine vormen

Materiaal
Materiële Dikte (&): 0,4 - 0.8mm
Toepasselijk materiaal: Gegalvaniseerde Staalrollen, Warmgewalste Rollen, Koudgewalste Rollen, opbrengststerkte 245Mpa of 550Mpa
Machinecomponenten
1)7Ton*1250mm Hydraulische V.N.-coiler: één reeks
Rol inner-diameter=508±30mm; Rolbreedte = Max.1250mm
Capaciteit: Max. 7Ton
2) Koudwalserijen:
Met het voeden van materiële die gids, geraamte van H350#-type staal door lassen wordt gemaakt;
Zijgevelthcikness: 16 mm
Rollen van het dragen van staal GCr15, machinaal bewerkte die precisie worden vervaardigd, hard   Chrome met dikte 0.04mm (voor het langere leven dat en antiroest) met een laag wordt bedekt;
Schachten van 45#, Hoofdschacht Diameter=φ75mm, machinaal bewerkte die precisie worden vervaardigd
Motor Drijven, transmissie van de Toestelketting, 16 die posten en 7 rollen vormen (3 hogere rollen en 4 benedenrollen) voor het rechtmaken en het nivelleren)
Hoofdmotor=5.5kw, de controle van de Frequentiesnelheid
Het vormen van snelheid approx.3-4m/min
hydraulische motor: 5.5KW, Hydraulische drukwaaier: 0-12Mpa
Scherp hulpmiddelmateriaal: Cr12Mov, Thermische behandeling
3)PLC Controlesysteem (Touch screenmerk: Taiwan WEINVIEW, Omschakelaarsmerk: Finland VOCAN/Denmark Danfoss, Codeurmerk: Japan Koyo)
Voer enkel het vereiste model/de grootte op het touche screen in
rollen of verbindingsstukken of snijders zoals traditionele oude stijlmachine die 45minutes voor elke productiegrootte overneemt die veranderen).
Controleer de hoeveelheid en het drukken, automatisch snijdend lengte
Gecombineerd met: PLC, Omschakelaar, Touch screen, Codeur, enz.
Besnoeiing-aan-lengte tolerance≤±1mm
Controlevoltage 24V
4) V.N.-Aangedreven uitgangsrek, drie eenheden

2. Hoofdlijnen die van het Verglaasde Broodje van het Tegeldak Machine vormen

De voordelen die van de tegel van het metaaldak het vormen van machine maken zijn als volgt:
1. Gemakkelijke verrichting, korte bouwperiode
2.low onderhoudskosten
3.Infinite rangschikkend (om het even welke grootte binnen machinewaaier), help om materialen te besparen

3. Stroomdiagram

Naam: Voedend Apparaat

Merk: BMS

Origineel: China

maak de staalmaterialen me regelmatiger bewegen.

Naam: Verglaasde tegel die machinesnijder vormen
Merk: BMS
Origineel: China
gemaakt door hoogte - het staal Cr12 van de kwaliteitsvorm met thermische behandeling

Naam: rollen
Merk: BMS
Origineel: China
Rollen vervaardigd=worden= van hoogte - kwaliteits dragend staal GCr15, CNC draaibanken, Thermische behandeling die. Met zwarte behandeling of hard-Chrome die voor opties met een laag bedekken.

Naam: PLC controlesysteem
Merk: SIEMENS/SCHNEIDER ELEKTRISCH
Origineel: Duitsland/Frankrijk
Gecombineerd met: PLC, Omschakelaar, Touch screen, Codeur, enz.
Codeur: KOYO/Omron (het merk van Japan)
